首页>性能与产品介绍>蜗轮蜗杆减速机>NMRV减速机性能与产品介绍

产品名称： NMRV/NRV090

型号规格： NMRV090（法兰输入）、NRV090（轴输入）

基本参数： 速比范围：7.5-100

安装方式： 法兰/轴

  • 产品性能
  • 规格参数

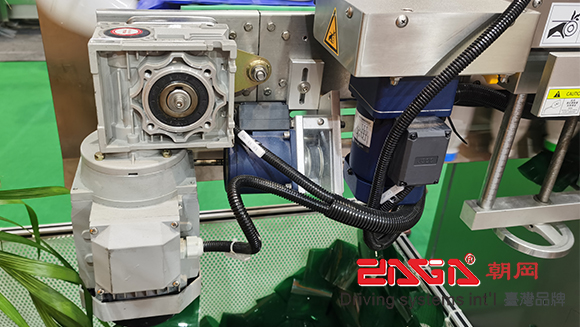

  • 实际应用
  • 备注说明

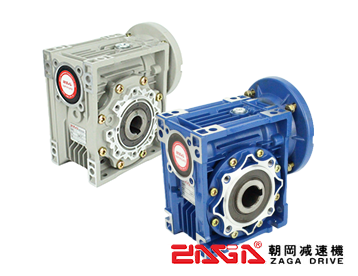

  • 朝岡NMRV090/NRV090减速机的实物图（银白色和蓝色可选）



    RV系列蜗轮蜗杆减速机按输入方式可分法兰孔输入的NMRV和轴输入的NRV。
    NMRV090减速机/NRV090减速机外壳：铝合金压铸（025、030、040、050、063、075、090、105）
    NMRV090减速机的蜗杆：20Cr，渗碳淬火，齿面硬度56-62HRC，精磨后保持渗碳层厚度0.3-0.5mm；
    NMRV090减速机的蜗轮：耐磨锡青铜。
      朝岡RV系列蜗轮蜗杆减速机系列产品的效率取决于蜗轮蜗杆传动副的设计和摩擦状况，这个值只针对渡过磨合期的减速机。
      蜗轮蜗杆减速机的动态自锁是指当马达端的输入轴突然停止时，输出轴能同步停止。此条件要求动态效率ηs＜0.4。
      蜗轮蜗杆减速机的静态解锁是指当减速箱在停止状态，输出轴上的负载不能把蜗杆推动。此条件要求静态效率ηs＜0.5。

    朝岡精密双导程蜗轮蜗杆减速机
      RV系列减速机的重量比较轻，是一款实用性比较高的减速机，更是国内先进技术的融合。外壳采用铝合金铸造，重量轻、强度优越、外观精致、散热性能高、使用寿命长、动作无噪音是其突出特点，同时与电机连接也极为简便，是一种较为实用的传动设备。朝岡RV系列蜗轮蜗杆减速机可与普通电机、无级变速机、法兰式电磁离合刹车组直接连接，适合全方位安装，并且输出扭矩也比较大，工作平稳可靠。

    NMRV减速机的优点：
      1、构造精致、重量轻、强度优越。
      2、体积小、有效提高散热性能。
      3、安装空间紧凑，传动扭矩大、承受过载能力高。
      4、适合在恶劣环境下使用，运行平稳，低噪音，自锁功能。

  • 型号规格：NMRV090（法兰输入）、NRV090（轴输入）

    NMRV090/NRV090减速机的速比范围：7.5、10、15、20、25、30、40、50、60、80、100

    NMRV090/NRV090减速机输出方式：VS（同向输入轴）、DS（双向输出轴）、SL（单向左输出轴）、SR（单向右输出轴）、FA（短法兰）、FB（长法兰）、R（扭力臂）

    匹配马达功率：0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4（KW）

    匹配马达类型：D普通电机、VP变频电机、EJ制动电机

    马达规格：4P、6P、2P

    马达法兰：B14小法兰、B5大法兰



    NMRV090和NRV090蜗轮蜗杆减速机的输出方式图：

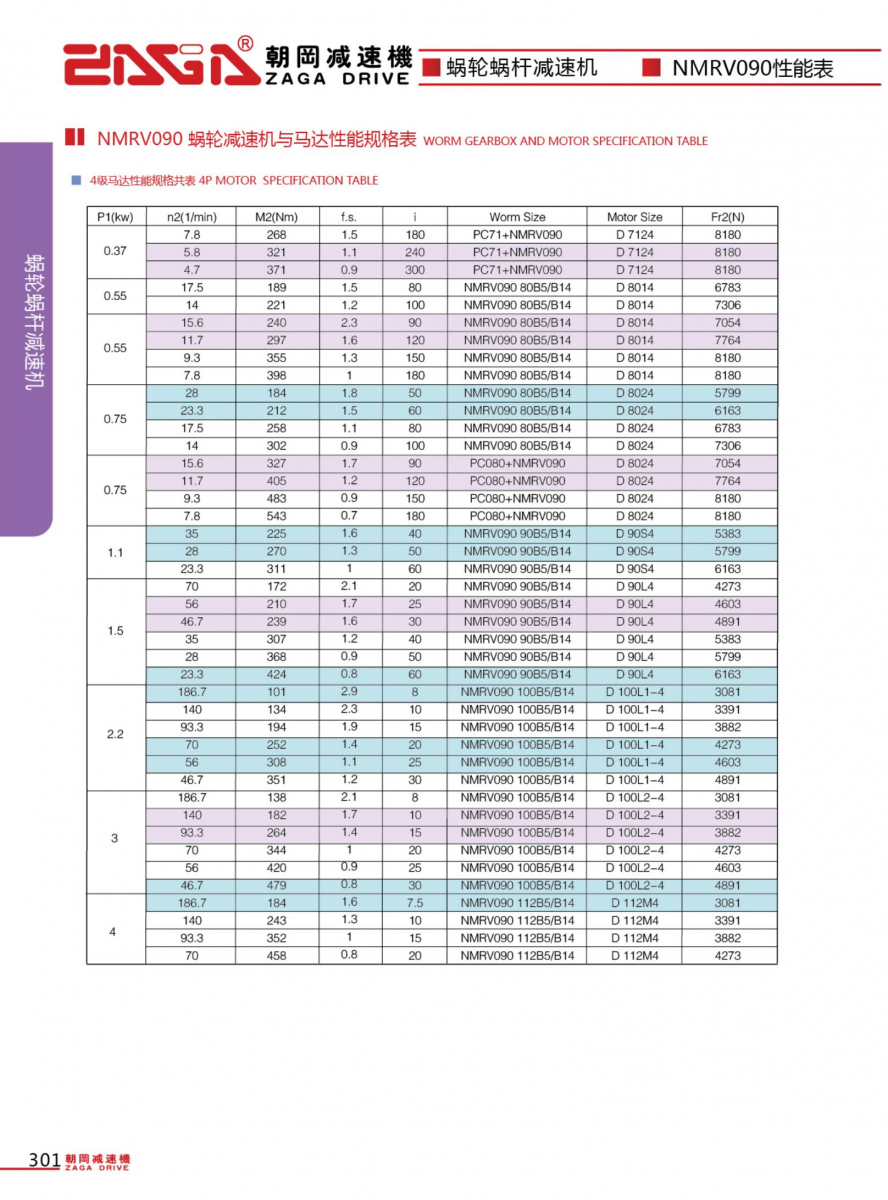

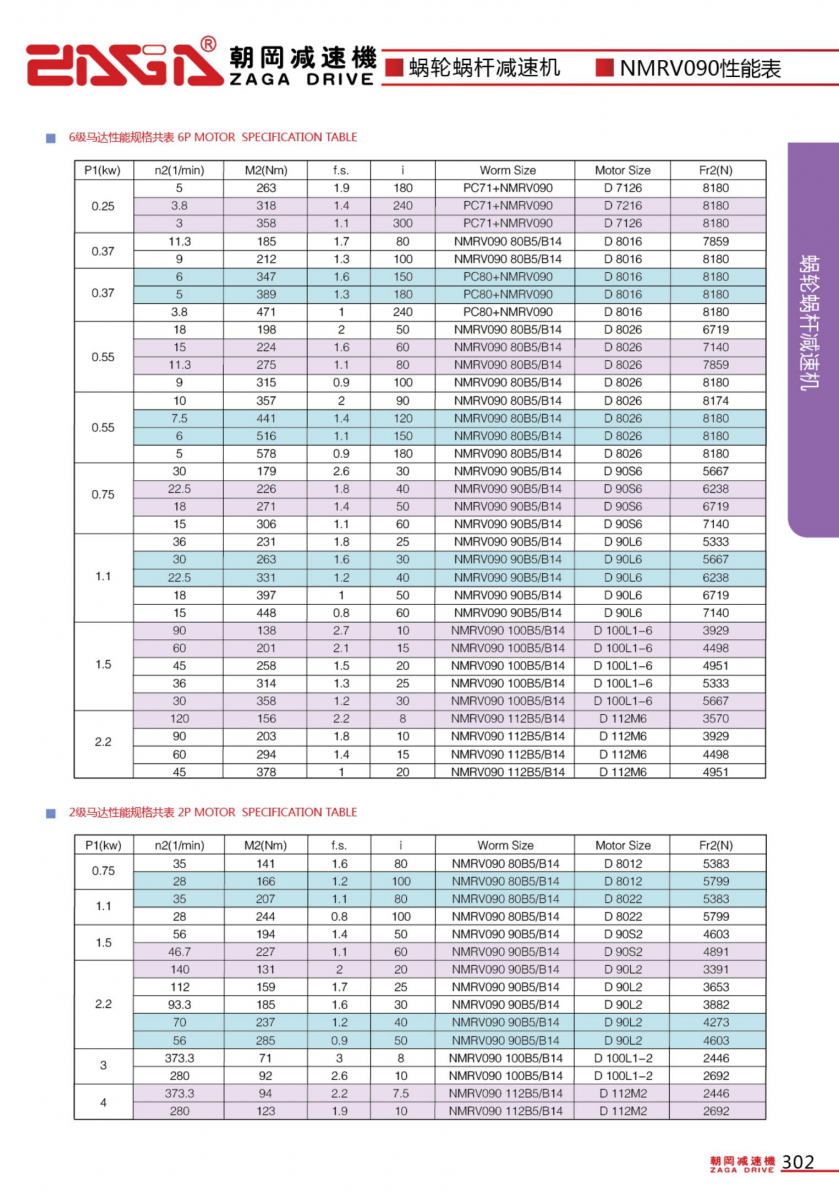

    NMRV090蜗轮减速机与马达性能的规格：

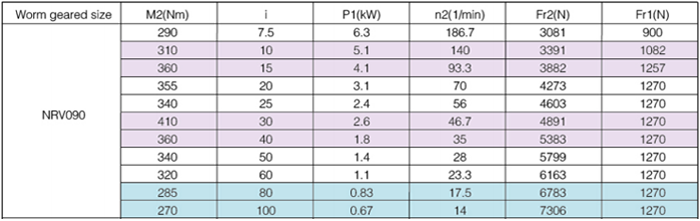

    NRV090蜗轮蜗杆减速机的性能参数：

  • 朝岡RV系列蜗轮蜗杆减速器的性能及安装尺寸严格按照国家技术质量标准设计制造。

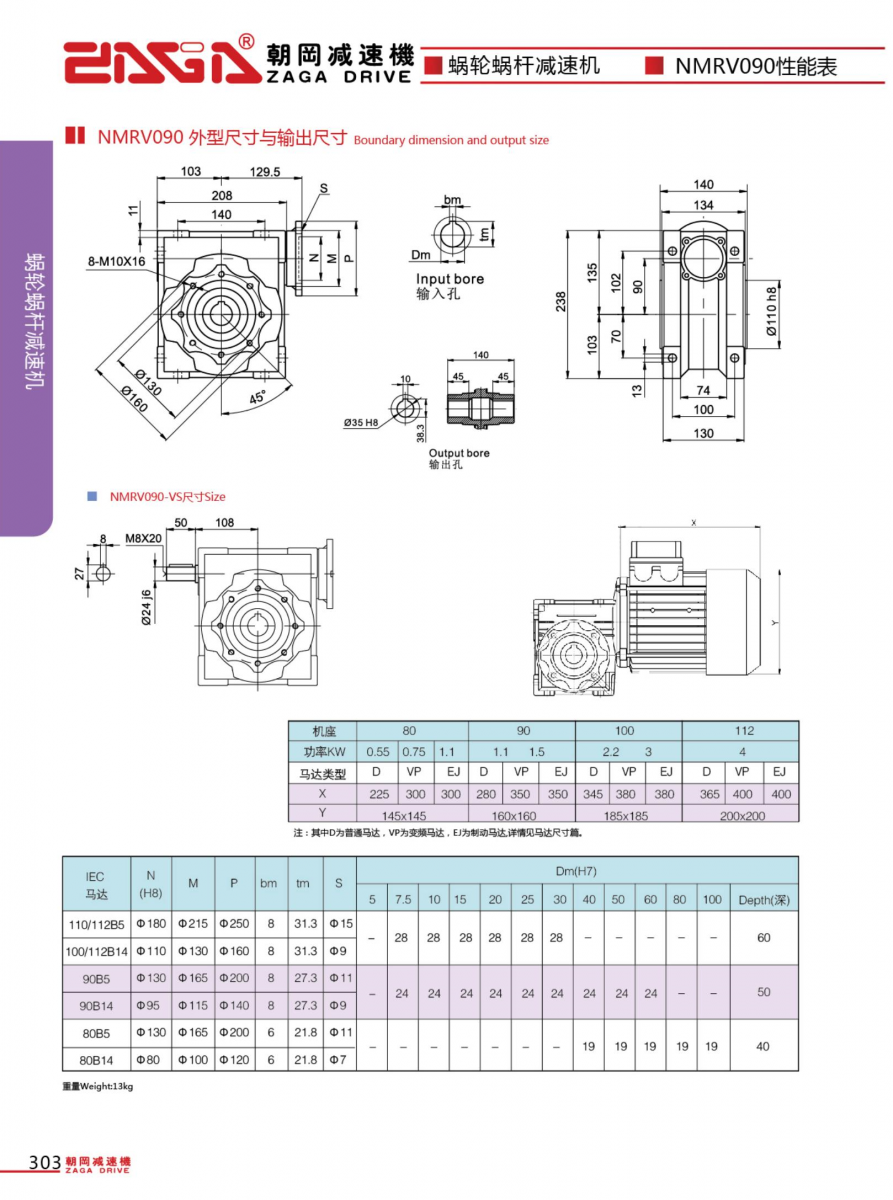

    NMRV090蜗轮蜗杆减速机的外形尺寸：

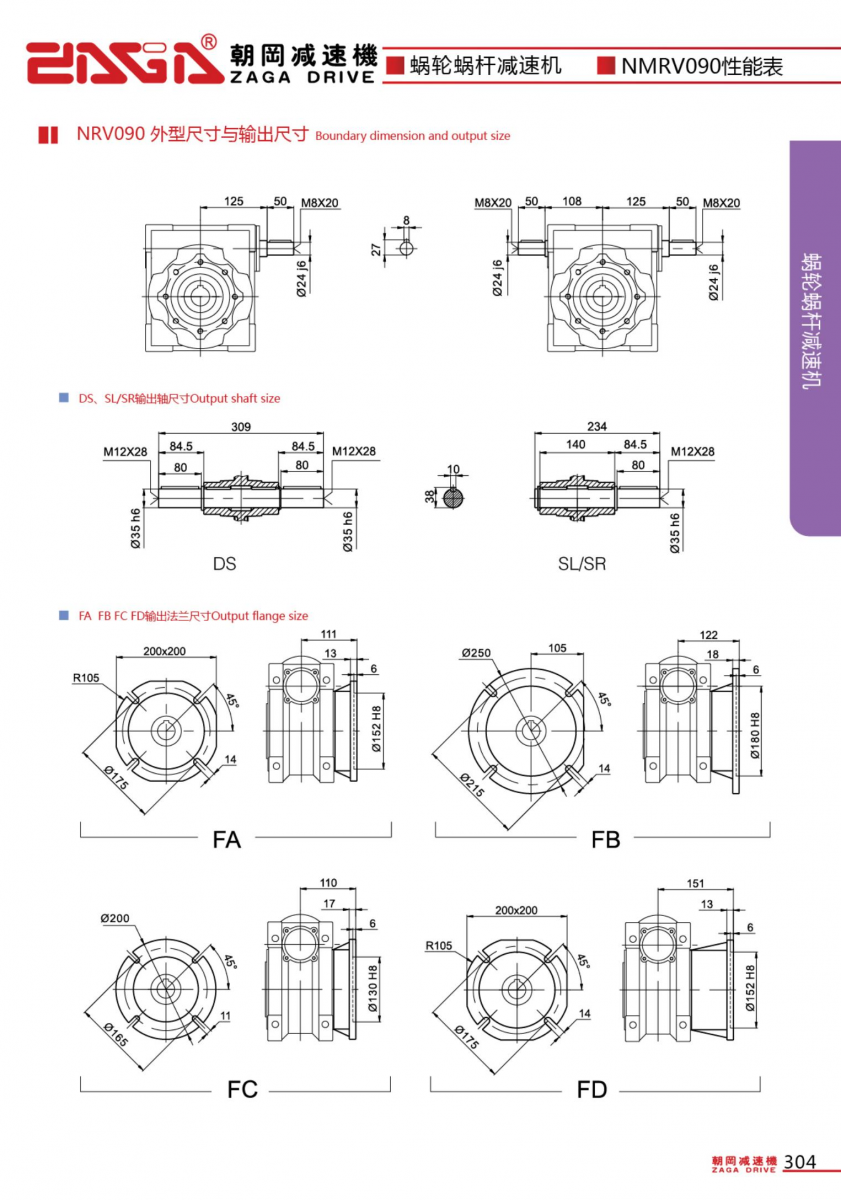

    NRV090蜗轮蜗杆减速机的外形尺寸：



    蜗轮蜗杆减速机的配件：扭力臂和防尘盖安装尺寸

  • 减速机安装注意事项

    安装NMRV系列减速机时要注意以下一些事项：

    1、减速机与机械设备装配之前，要检查减速机输出轴的旋转方向是否正确。
    2、减速机与原动机、设备装配之前，应检查各轴径、孔径、键和键槽的偏差尺寸，避免装配过紧、过松影响减速机性能。
    3、减速机必须牢固地安装在机械设备上，避免有松动或振动。
    4、尽可能地避免减速机暴露在烈日阳光下和恶劣环境中。
    5、如果减速机存放时间长达4-6个月，应检查油封是否浸润在润滑油中，可能油封唇口会粘在轴上，甚至失去了弹性，由于适当的弹性是油封必须的工作条件，所以推荐更换油封。
    6、所有橡胶件和透气孔不能沾有油漆。
    7、与减速机的空心轴配合连接时，应在轴上配合部分涂上润滑油，以免卡死或者氧化。
    8、使用时必须检查油位（如油位镜孔或打开油塞，小型号没有的）。
    9、使用新减速机时，不能满负载起动，应该逐步增大负载。
    10、使用各类电机直联型减速机时，若电机重量偏大，应设支撑装置。
    11、确保电机风扇附近有良好的通风环境，以免影响散热效果。
    12、减速机的标准工作环境温度是-5℃至40℃，如果不在这范围时，请与我们技术服务人员联系（18916585172）。



    润滑油

    当工作环境温度低于-30℃或高于60℃时，要使用特殊材质的油封。
    当工作环境温度低于0℃时，必须考虑下列情况：
    1、选用的电机必须在低温下能正常工作。
    2、电机的功率必须满足在低温下有较大起动扭矩要求。
    3、如果减速机箱体的材质是铸铁，在温度-15℃以下时，箱体会变得很脆，要注意尽量避免撞击。
    4、在开始使用阶段时，由于润滑油的粘度很高，可能会产生一些问题，所以刚开始启动时最好让它空载运转几分钟。
    5、减速机运转约10000小时后，应更换润滑油，换油频率按减速机实际运行情况和工作环境条件而定。
    6、NMRV030、040、050、063、075、090规格的减速机在出厂时已加注了润滑油，可以按照样本中的安装方位所提到的方位安装。实际情况请与我们技术服务人员联系（18916585172）。
    7、减速机NMRV110、130、150规格在出厂时已加注了矿物润滑油（SHELL Omala 460）。
    8、无级变速器在出厂时也加注了矿物润滑油（Ub-3x）。
    9、减速机NMRV110、130和150规格的安装方位在下单时要说明、否则润滑油量按B3方位提供。
    10、NMRV系列的减速机，在特定的工作环境，需配排气阀（可选配件）。
    11、PC已加注了耐用的合成润滑油（SHELL TEVELA OIL 320），因此能够安装成任何方位。
