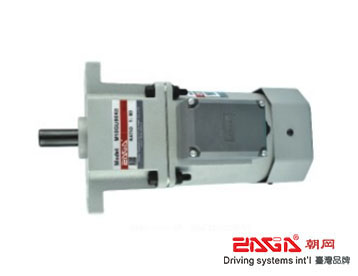

90W
机座：□90×90mm
■马达型号/规格
功率
型号
电压
频率
电流
起动扭矩
额定扭矩
额定转速
电容容量/耐压
齿轮轴
圆轴
V
Hz
A
mN.m
r/min
μF/VAC

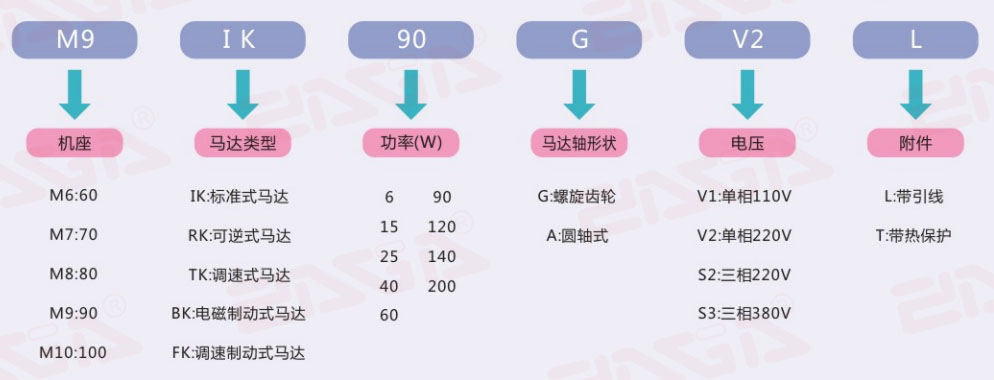

M9I（R\T\B\F）K90GV1
M9I（R\T\B\F）K90AV1
单相100
50
1.7
525
750
1300
20/250
60
1.5
420
600
1450
M9I（R\T\B\F）K90GV2
M9I（R\T\B\F）K90AV2
单相220
0.95
5/500
0.86
M9I（B）K90GS2
M9I（B）K90AS2
三相220
0.66
910
700
／
0.6
730
560
M9I（B）K90GS3
M9I（B）K90AS3
三相380
0.38
0.35
□表中（）内为可变马达类型，根据实际使用选择相关马达。
□TK型调速马达调速范围50Hz：90-1400rpm；60Hz：90-1600rpm，由于调速马达在低转速时（≤400rpm）扭矩下降较多，且马达直连风扇转速慢，冷却效果较差，因此必须预留足够的功率余量。建议调速马达转速使用范围为：50Hz：400-1400，60Hz：400-1600rpm.请参照调速马达转矩转速曲线图。

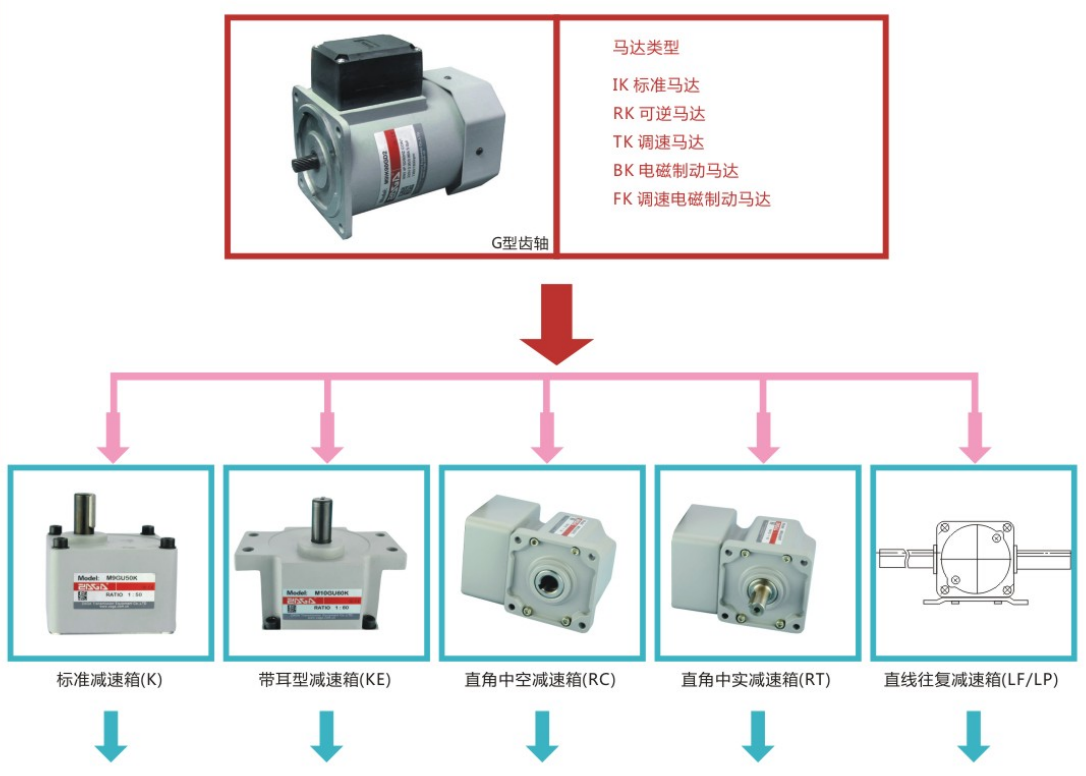

□IK、RK、TK、BK、FK型马达功能介绍请参阅《朝岡传动产品轻工综合手册》P10。

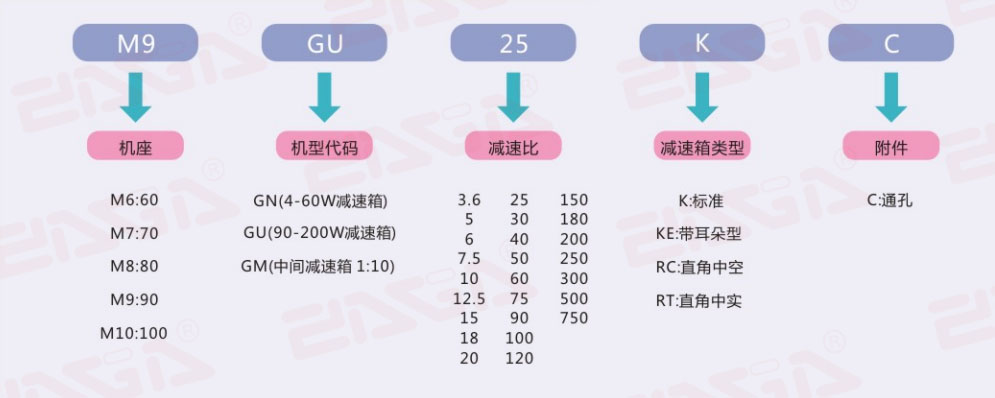

■马达装有减速机时的速比/转速/转矩表
□蓝色表示与马达相反方向运转，白色表示与马达同方向运转转速是以马达的同步转速（50Hz：1300r/min、60Hz：1550r/min）为基准除以减速比而算出的数值。实际转速将随负载大小变化而比所示数值减少2~20%左右。
□如负载扭矩大于减速机最大承载扭矩时，或者存在堵转的可能时，请在减速机输出轴与负载连接处加装扭力限制装置，确保减速机使用安全。

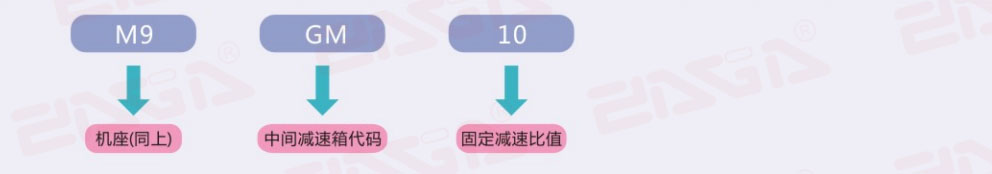

□希望以大于下表的减速比进一步减速时，可在马达与减速机之间安装减速比为10的中间减速箱，减速比将增加10倍。
□标准减速箱的最大容许转矩20N.M，直角减速箱的最大容许转矩为40N.M。
单相：
M9IK90GV1、M9IK90GV2、M9IK90AV1、M9IK90AV2
M9RK90GV1、M9RK90GV2、M9RK90AV1、M9RK90AV2
M9TK90GV1、M9TK90GV2、M9TK90AV1、M9TK90AV2
M9BK90GV1、M9BK90GV2、M9BK90AV1、M9BK90AV2
M9FK90GV1、M9FK90GV2、M9FK90AV1、M9FK90AV2
三相：
M9IK90GS2、M9IK90GS3、M9IK90AS2、M9IK90AS3
M9BK90GS2、M9BK90GS3、M9BK90AS2、M9BK90AS3

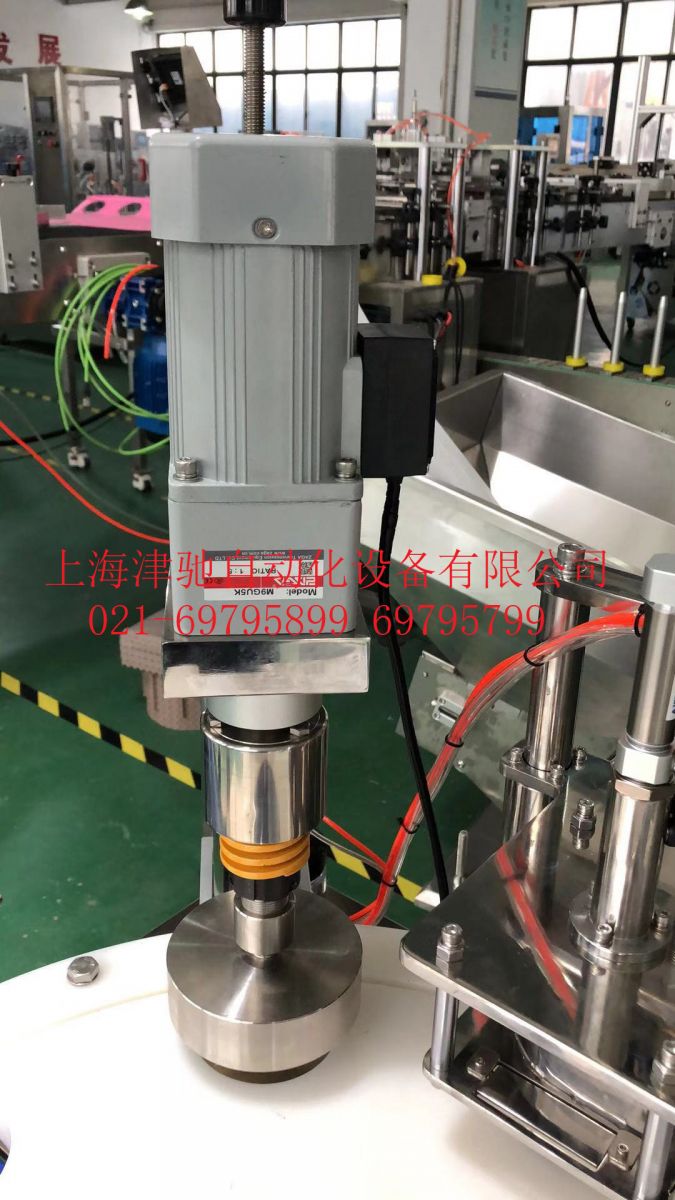

台湾朝冈6--200W微型减速电机使用范围广泛：
包装机械行业、物流输送行业、食品机械行业、纸箱机械行业、自动化设备行业、化工机械行业、起重机械行业、航天航空行业、矿山机械行业
朝冈标准减速电机的应用：
台湾朝冈6--200W微型减速电机，可根据客户提供的特殊要求，特殊定制。
6-200W
40-120W
25-200W
6-120W
直齿、斜齿组合结构。
全滚珠轴承。
箱体铝合金加强型结构。
齿轮加强型设计。

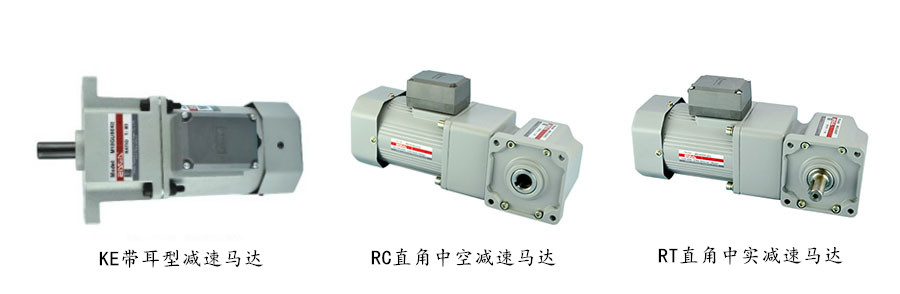

带耳型安装。
直线往复运动。
低噪音。
寿命长。
承载强。
安装方便。
承载更强。
安装更方便。
直套安装更方便。
90°安装，节约空间。
承载扭矩强，是标准减速箱的2倍。
