40W
机座:□90×90mm

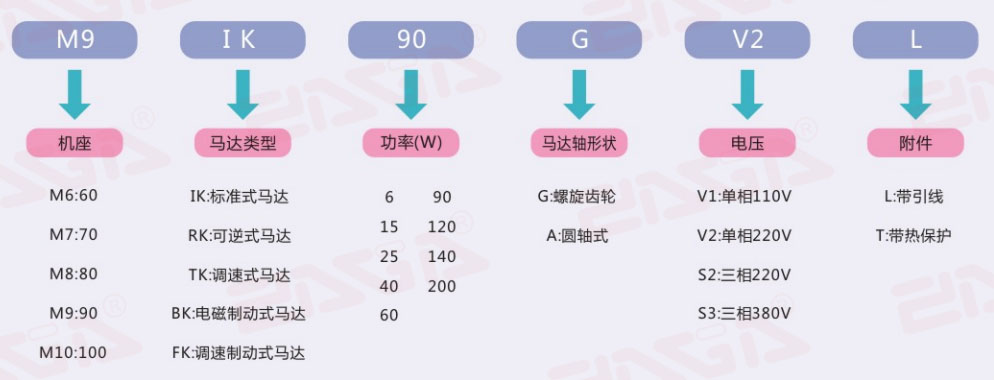

■马达型号/规格
功率
型号
电压
频率
电流
起动扭矩
额定扭矩
额定转速
电容容量/耐压
齿轮轴
圆轴
V
Hz
A
mN.m
r/min
μF/VAC
M9I(R\T\B\F)K40GV1
M9I(R\T\B\F)K40AV1
单相100
50
0.79
235
335
1200
10/250
60
0.71
180
260
1450
M9I(R\T\B\F)K40GV2
M9I(R\T\B\F)K40AV2
单相220
0.4
2.5/500
0.37
M9I(B)K40GS2
M9I(B)K40AS2
三相220
0.33
403
310
/
0.3
338
M9I(B)K40GS3
M9I(B)K40AS3
三相380
0.19
0.17
□表中()内为可变马达类型,根据实际使用选择相关马达。
□TK型调速马达调速范围50Hz:90-1400rpm;60Hz:90-1600rpm,由于调速马达在低转速时(≤400rpm)扭矩下降较多,且马达直连风扇转速慢,冷却效果较差,因此必须预留足够的功率余量。建议调速马达转速使用范围为:50Hz:400-1400,60Hz:400-1600rpm.请参照调速马达转矩转速曲线图。

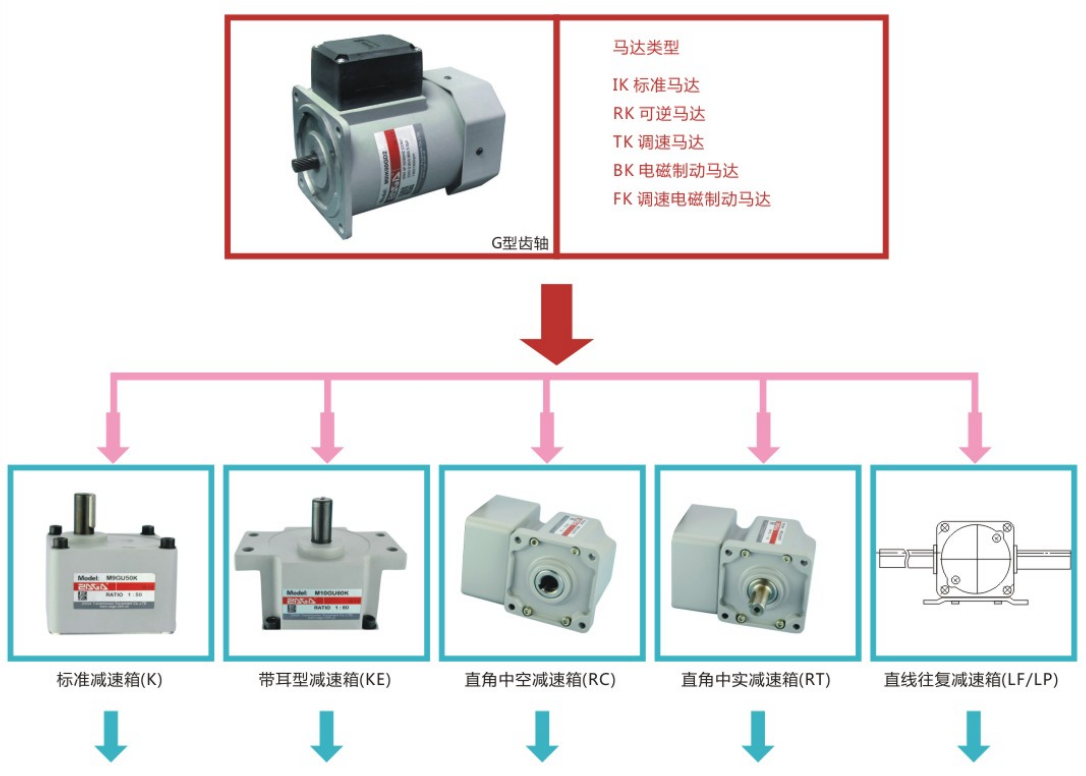

□IK、RK、TK、BK、FK型马达功能介绍请参阅《朝岡传动产品轻工综合手册》P10。

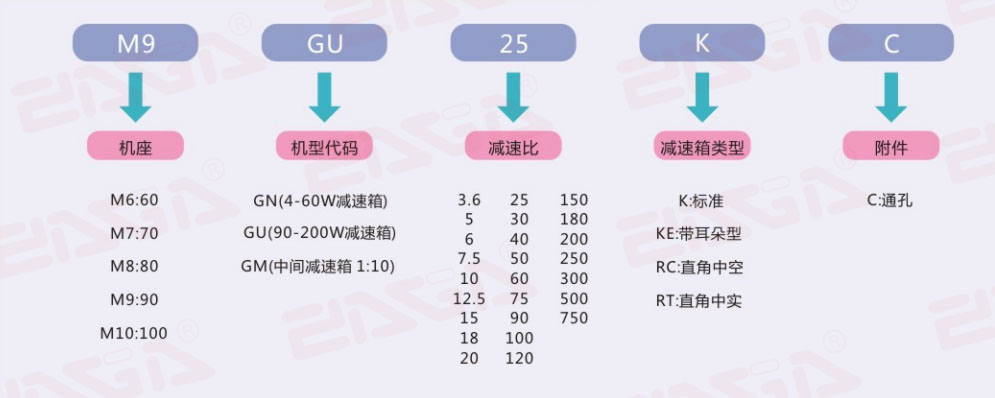

■马达装有减速机时的速比/转速/转矩表
□蓝色表示与马达相反方向运转,白色表示与马达同方向运转转速是以马达的同步转速(50Hz:1300r/min、60Hz:1550r/min)为基准除以减速比而算出的数值。实际转速将随负载大小变化而比所示数值减少2~20%左右。
□如负载扭矩大于减速机最大承载扭矩时,或者存在堵转的可能时,请在减速机输出轴与负载连接处加装扭力限制装置,确保减速机使用安全。

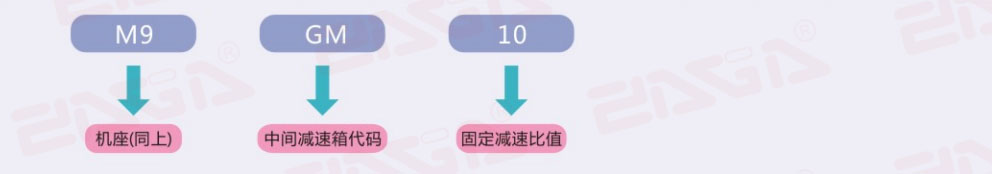

□希望以大于下表的减速比进一步减速时,可在马达与减速机之间安装减速比为10的中间减速箱,减速比将增加10倍。
□标准减速箱的最大容许转矩10N.M,直角减速箱的最大容许转矩为20N.M。
单相:
M9IK40GV1、M9IK40GV2、M9IK40AV1、M9IK40AV2
M9RK40GV1、M9RK40GV2、M9RK40AV1、M9RK40AV2
M9TK40GV1、M9TK40GV2、M9TK40AV1、M9TK40AV2
M9BK40GV1、M9BK40GV2、M9BK40AV1、M9BK40AV2
M9FK40GV1、M9FK40GV2、M9FK40AV1、M9FK40AV2
三相:
M9IK40GS2、M9IK40GS3、M9IK40AS2、M9IK40AS3
M9BK40GS2、M9BK40GS3、M9BK40AS2、M9BK40AS3

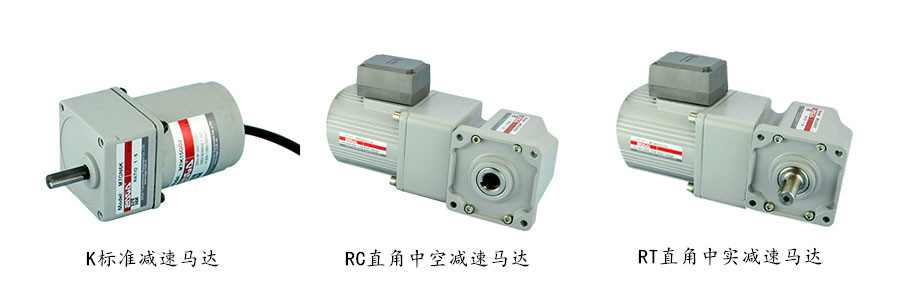

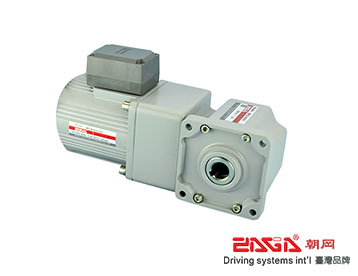

朝冈40W微型电机配直角中实减速箱:
6-200W
40-120W
25-200W
6-120W
直齿、斜齿组合结构。
全滚珠轴承。
箱体铝合金加强型结构。
齿轮加强型设计。
带耳型安装。
直线往复运动。
低噪音。
寿命长。
承载强。
安装方便。
承载更强。
安装更方便。
直套安装更方便。
90°安装,节约空间。
承载扭矩强,是标准减速箱的2倍。
