首页>性能与产品介绍>蜗轮蜗杆减速机>蜗轮蜗杆减速马达性能与产品介绍

产品名称： NMRV/NRV090蜗轮蜗杆减速机

型号规格： NMRV090、NRV090

基本参数： 中心距090

安装方式： B5/B14

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明

  •

    NMRV090蜗轮蜗杆减速机、NRV090蜗轮蜗杆减速机

        台湾ZAGA朝冈RV090蜗轮蜗杆减速机适配电机功率（四级电机）：0.37KW、0.55KW、0.75KW、1.1KW、1.5KW、2.2KW、3KW、4KW

    朝冈RV系列蜗轮蜗杆减速机型号规格：
    　　NMRV025、NMRV030、NMRV040、NMRV050、NMRV063、NMRV075、NMRV090、NMRV110、NMRV130、NMRV150

    　　NRV030、NRV040、NRV050、NRV063、NRV075、NRV090、NRV110、NRV130、NRV150


    RV系列蜗轮蜗杆减速机按输入方式可分NMRV法兰孔式输入和NRV轴轴式输入。按输出方式可分为孔输出、单向输出、双向轴输出型等

    　　台湾ZAGA朝冈蜗轮蜗杆减速器安装尺寸按Q/MD1-2000技术质量标准设计制造。

    　　产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，吸取国内外最先进科技，独具新颖一格的“方箱型”外结构，箱体外形美观，以优质铝合金压铸而成。

    　具有以下优势性能：

    　　1、采用铝合金外壳材质轻,表面粉体烤漆处理美观不生锈;

    　　2、采用高强度中空输出轴,承载能力更高;

    　　3、蜗杆采用络鉬合钢,先进的耐磨材料,经渗碳热处理后，牙部研磨,强度大大提高;

    　　4、产品精度高,结构紧凑,体积小,效率高;散热面积加大设计,使器械更耐用;

    　　5、朝冈全方位安装设计,适用于各种方向配置,有多种附件可供选择且安装容易;

    　　6、传动比范围大,扭矩大,运行平稳,噪音低,经久耐用;

    　　7、产品减重设计可直接挂于设备上而不致正价



    　　目前已广泛应用于各类行业生产工艺装备的机械减速装置，深受用户的好评，是目前现代工业装备实现大扭矩，大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

    　　技术参数范围：

    　　功 率：0.06KW～7.5KW

    　　转 矩：2.6N·m～2379N·m

    　　传动比：5-100 (5、7.5、10、15、20、25、30、40、50、60、80、100)

    　　中心距：025 030 040 050 063 075 090 105 110 130 150

    　　主要材质：025-105(铝合金)、110-150(铸铁)

  • ▉▎NRV090蜗轮蜗杆减速机的性能参数



    Size M2（Nm） i P1（Kw） n2（1/min） Fr2（N） Fr1（N）
    NRV090 290 7.5 6.3 186.7 3081 900
    310 10 5.1 140 3391 1082
    360 15 4.1 93.3 3882 1257
    355 20 3.1 70 4273 1270
    340 25 2.4 56 4603 1270
    410 30 2.6 46.7 4891 1270
    360 40 1.8 35 5383 1270
    340 50 1.4 28 5799 1270
    320 60 1.1 23.3 6163 1270
    285 80 0.83 17.5 6783 1270
    270 100 0.67 14 7306 1270



    ▉▎NMRV090蜗轮减速机与马达性能规格表

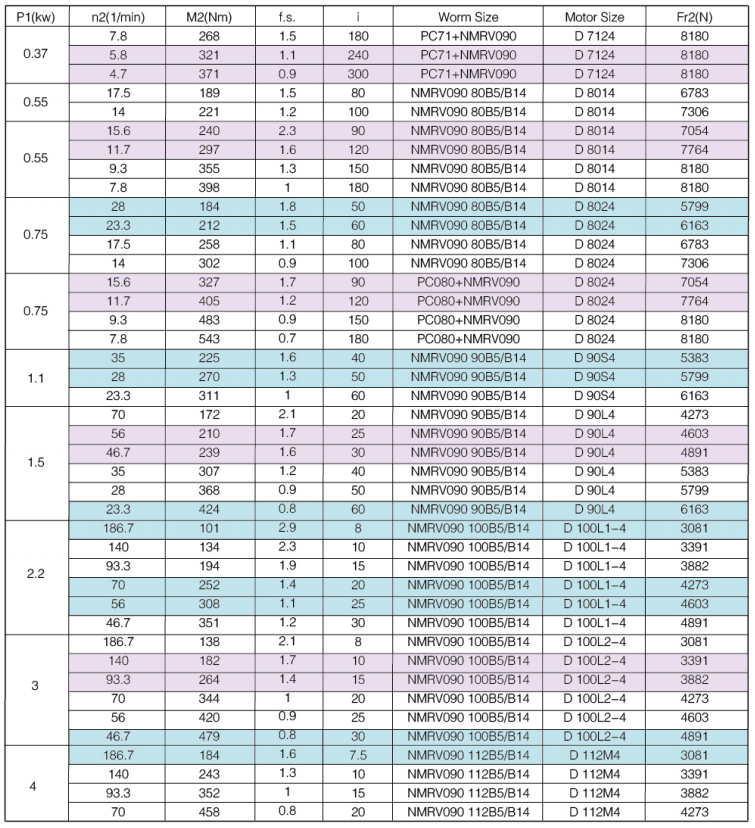

      ■ 4级电机性能规格共表  4P

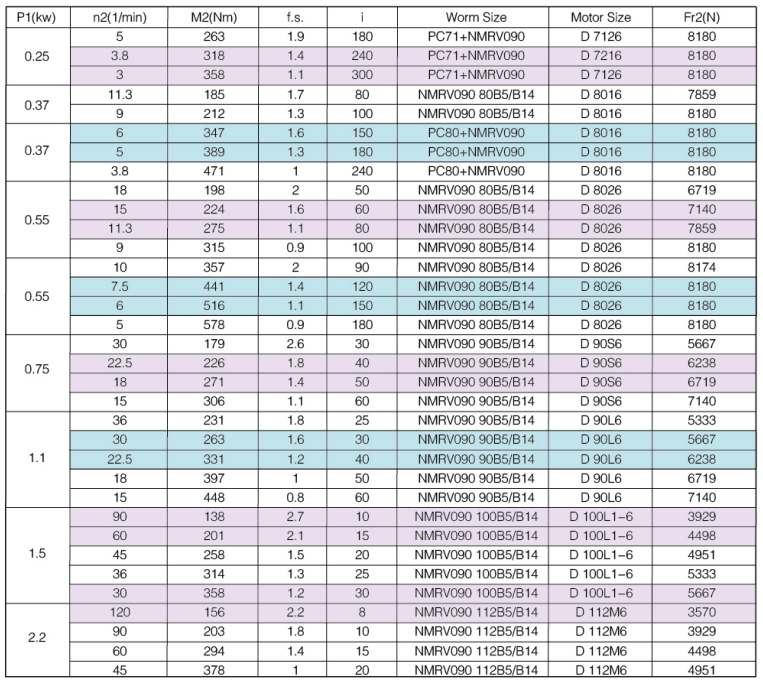

      ■ 6级电机性能规格共表  6P

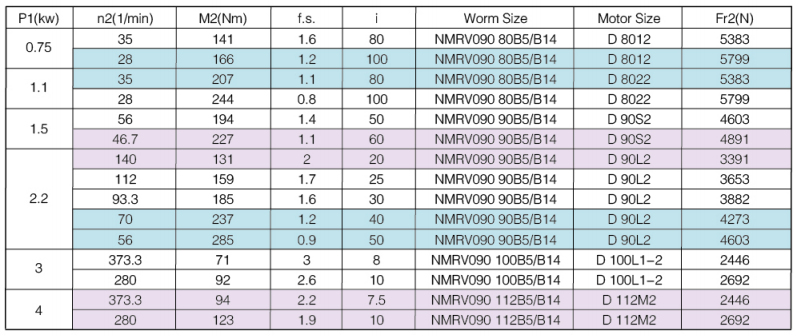

      ■ 2级电机性能规格共表  2P

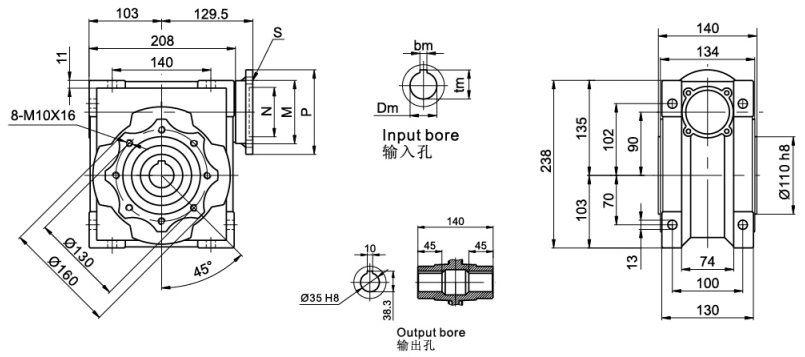

  • ▉▎NMRV090蜗轮蜗杆减速机外形尺寸与输出尺寸（法兰输入）

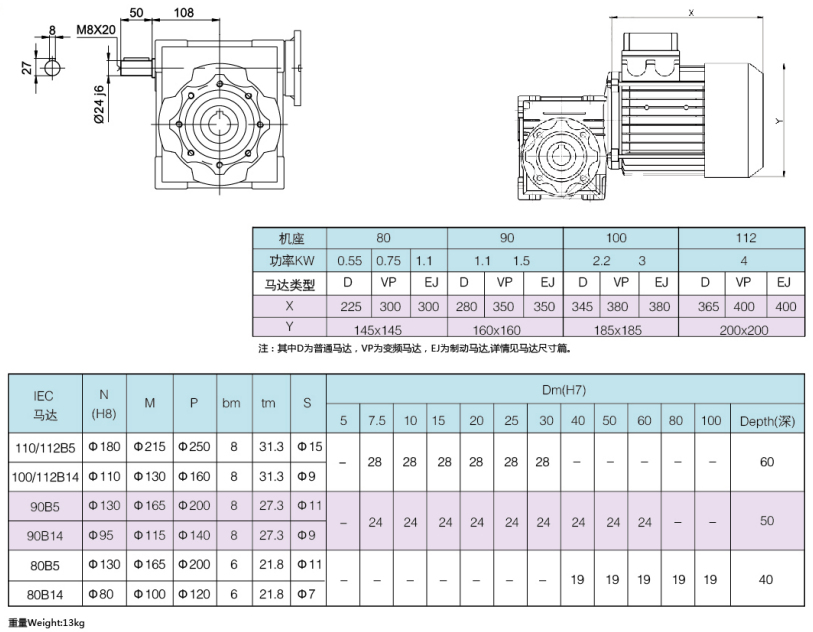

       ■ NMRV090-VS尺寸

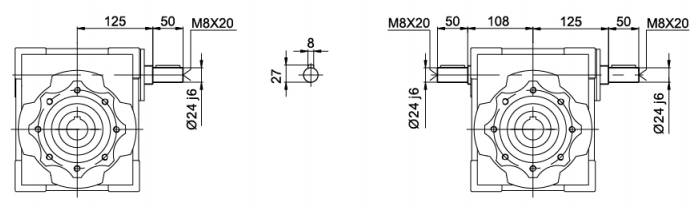

    ▉▎NRV090蜗轮蜗杆减速机外形尺寸与输出尺寸（轴输入）

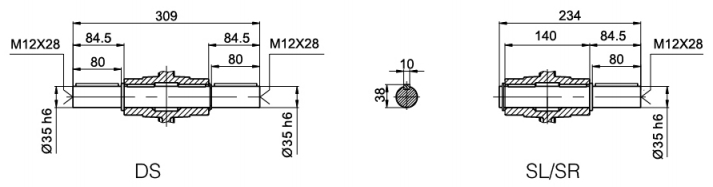

       ■ DS、SL/SR输出轴尺寸

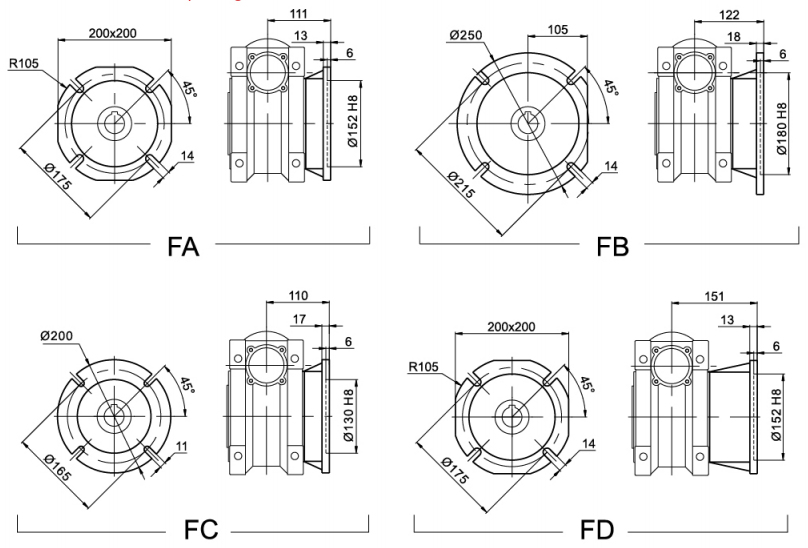

       ■ FA FB FC FD 输出法兰尺寸

  • NMRV-NRV蜗轮蜗杆减速马达型号命名

    代码注解：
    1、斜齿轮减速机模块（无此项不填）
    2、中心距：063、071、080、090（无此项不填）
    3、输入类型：NMRV或NRV
    4、中心距：025、030、040、050、063、075、090、105、110、130、150
    5、减速比：5、7.5、10、15、20、25、30、40、50、60、80、100（双级倍增速比）
    6、输出方式：VS（同向输入轴），DS（双向输出轴），SL（单向左输出轴），SR（单向右输出轴），FA，FB，FC，FD输出法兰，R扭力臂，C防护盖
    7、马达类型：VP变频马达、EJ电磁制动马达、D三相异步马达
    8、匹配马达功率及马达法兰：0.12、0.18、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、1.1；B14小法兰，B5大法兰
    9、安装位置（参照下列 'PC+NMRV、NRV与马达的安装位置' 图）
    10、辅助代码

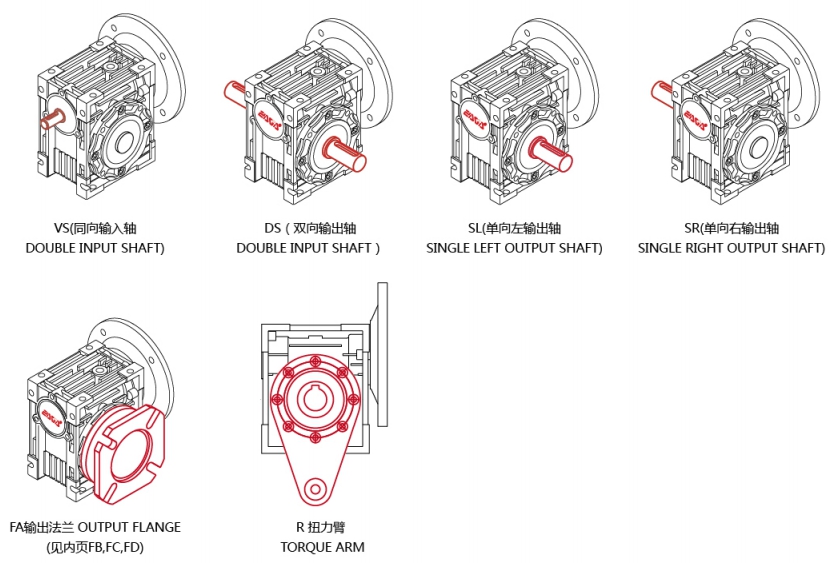

    蜗轮蜗杆减速机输出方式图示
