120W锥齿轮直交轴减速机
型号
输出
方式
电压
频率
电流
起动扭矩
额定扭矩
额定转速
电容容量/耐压μf/VAC
锥齿轮直交轴减速机
V
Hz
A
mN.m
Mn.m
r/min
ZGOC(F/D)iMφ+H(HS/HB/HBS)120V1
孔输出
单相110
50
2.1
700
850
1300
30/250
ZGTC(F/D)iMφ+H(HS/HB/HBS)120V1
轴输出
60
1.9
600
750
1550
ZGOC(F/D)iMφ+H(HS/HB/HBS)120V2
单相220
1.15
6/500
ZGTC(F/D)iMφ+H(HS/HB/HBS)120V2
1.05
ZGOC(F/D)iMφ+H(HS/HB/HBS)120S2
三相220
0.75
1280
900
/
ZGTC(F/D)iMφ+H(HS/HB/HBS)120S2
0.68
1030
ZGOC(F/D)iMφ+H(HB)120S3
三相380
0.43
ZGTC(F/D)iMφ+H(HB)120S3
0.4
■()括号内为马达安装方式和马达功能类型可变代码,根据实际使用选择相关代码。i为可变减速比,φ为可变输出孔径或者输出轴径。
■HS型单相调速马达调速范围50Hz:90-1400rpm,60Hz:90-1600rpm,由于调速马达在低转速时(≤400rpm)扭矩下降较多,且马达直连风扇转速慢,冷却效果较差,因此必须预留足够的功率余量,建议单相调速马达转速使用范围为:50Hz:400-1400rpm,60Hz:400-1600rpm。请参照单相调速马达转矩曲线图。
■马达电压为S2(三相220V)时,可通过SV变频调速控制器实现马达的速度变化与控制,详情请咨询朝冈减速机。
■H.HS.HB.HBS型马达功能介绍请参阅朝冈选型手册。
■转速是以电机的平均转速(50Hz:1300r/min、60Hz:1550r/min)为基准除以减速比而算出的数值。实际转速将随负载大小变化而比所示数值不同,变化范围2-20%。
■如负载扭矩大于减速机最大承载扭矩时,或者存在堵转的可能时,请在减速机输出端与负载连接处加装扭力限制装置,确保减速机使用安全。
■120W锥齿轮直交轴减速机最大容许转矩为55N.M。
减速比
7.5
10
15
20
30
40
150
50Hz
转速
173
130
86
65
43
32
26
21
8.6
额定转矩
N.M
5.5
6.9
10.5
12.8
18
24
35
55
60Hz
207
155
103
78
52
38.7
31
10.3
4.8
6.3
9
11.5
16.5
25
29.5

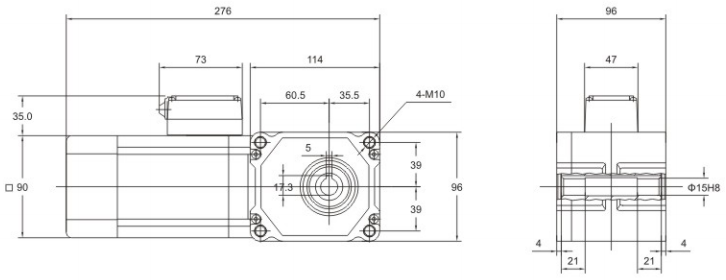

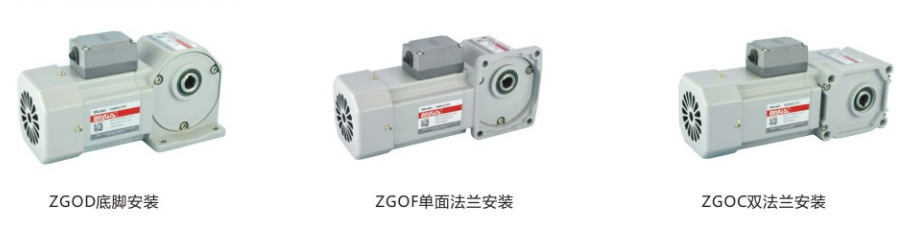

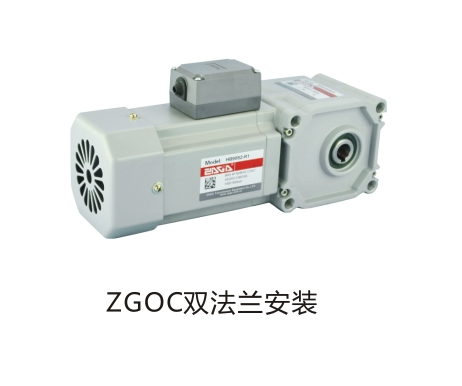

120W双法兰面安装实物图:
组合型:标准马达+双法兰安装-空心孔输出
型号:ZGOC i M15+H120V1/V2/S2/S3(速比、电压为可变量)
减速比范围:7.5~250
质量:4.8KG
■直交轴减速机型号命名
■马达型号命名
