首页>性能与产品介绍>螺旋锥齿轮直交轴减速马达>双面法兰安装性能与产品介绍

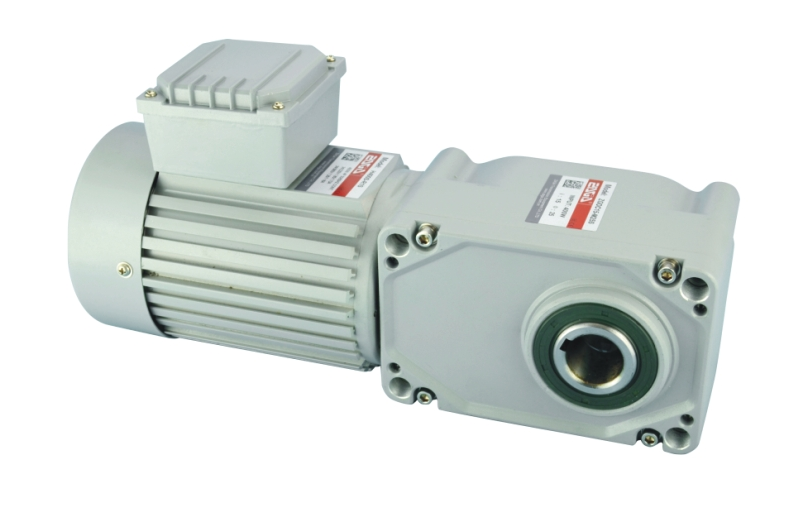

产品名称： 750W缩框型N锥齿轮直交轴减速机

型号规格： ZGOC750N

基本参数： 速比：10~175

安装方式： 双法兰面安装

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明
  • 台湾朝冈750W缩框型N锥齿轮直交轴减速马达：
    功率：750W
    框号：缩框型（N）
    速比：10  15  20  30  40  55  70  85  105  125  145  175
    安装结构：双法兰安装
    输出方式：空心孔输出
    马达功能：标准马达、调速马达、电磁制动马达、调速电磁制动马达
    电压：三相220V   三相380V

    台湾ZAGA朝冈螺旋锥齿轮减速电机/减速马达的特点和用途：
    1、高效传动、低噪运行
    朝冈采用螺旋锥齿轮传动结构；
    拥有越2.5齿的捏合，滑动摩擦系数小，传动效果高，扭矩损耗小，同等功率输出更大的扭矩；
    精度高达IT5-6级；我司还独立开发3次元分析，运行噪音低。

    2、齿轮强度高、运转寿命长
    齿轮采用含钼合金钢，经外套式炭化处理，确保齿轮经久耐用；
    齿轮一体化工装装配，确保齿轮安装精度高；齿轮箱高度设计一体成型，结构紧凑，增大齿轴轴径，承载能力更强；
    选用进口轴承设计，确保运转的长寿命；本产品适用对扭矩要求更苛刻的工况条件。

    3、优异的风冷系统、润滑系统
    设计更科学的风冷系统，输出更大的风量；
    大功率条纹机身设计，扩大风冷面积；
    采用脂润滑，密封的设计，可防止灰尘及水汽等的侵袭，延长产品的使用寿命且免维护。

    4、安装方便，使用更安全
    机身一体设计成型，马达机身小于齿轮箱，安装更方便；
    合理的接线盒设计，电气配线方便，使用安全系数更高；
    紧固部分使用内六角不锈钢螺丝，更牢靠。

    5、高品质的外观
    专用银色银喷漆，给人以温和且高档的视觉感官，采用烘焙喷漆法，经久耐用；
    多种输出方式，孔输出，轴输出，选用更方便；
    多种安装设计，设备配套更多样性，满足不同场合需求；
    通过与朝冈SV变频控制器的联接，实现变频调速功能。

  • 750W缩框型N锥齿轮直交轴减速机

    马达型号/规格参数表

    型号

    输出方式

    电压

    频率

    电流

    起动

    扭矩

    额定

    扭矩

    额定

    转速

    电容容量/耐压μf/VAC

    缩框型N 锥齿轮直交轴减速机

    V

    Hz

    A

    mN.m

    Mn.m

    r/min

    ZGOC i M φ +H（HB）750S2N

    孔输出

    三相220

    50

    3.5

    11

    6.2

    1400

    /

    60

    3.3

    9

    5.1

    1650

    ZGOC i M φ +H（HB）750S3N

    孔输出

    三相380

    50

    2

    11

    6.2

    1400

    /

    60

    1.95

    9

    5.1

    1650



    ■（）括号内的为马达功能类型可变代码，根据实际使用选择相关代码。i为可变速比，φ为可变孔径或轴径。

    ■H.HB型马达功能介绍请参阅朝冈选型手册。



    马达装有减速机时的速比/转速/转矩表

    ■转速是以电机的平均转速（50Hz：1400r/min、60Hz：1650r/min）为基准除以减速比而算出的数值。实际转速将随负载大小变化而比所示数值不同，变化范围2-20%。

    ■如负载扭矩大于减速机最大承载扭矩时，或者存在堵转的可能时，请在减速机输出端与负载连接处加装扭力限制装置，确保减速机使用安全。

    ■750W缩框锥齿轮直交轴减速机最大容许转矩为270N.M。

    减速比

    10

    15

    20

    30

    40

    55

    70

    85

    		 105 125

    145

    		 175

    50Hz

    转速

    r/min

    140

    93

    70

    46

    35

    25.4

    20

    16.4

    		 13.3 11.2

    9.6

    		 8

    额定转矩

    N.M

    41

    63

    83

    124

    166

    252

    270

    270

    		 270 270

    270

    		 270

    60Hz

    转速

    r/min

    165

    110

    82

    55

    41

    30

    23.5

    19.5

    		 15.7 13.2

    11.3

    		 9.5

    额定转矩

    N.M

    38

    58

    75

    115

    155

    212

    270

    270

    		 270 270

    270

    		 270



  • 750W缩框N 双法兰安装实物图：

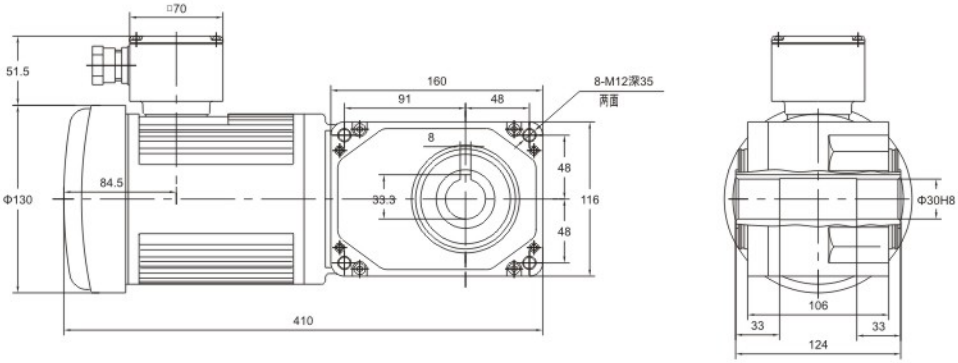

    ■图号：750ZG-1N

      组合型：标准马达+双法兰安装-空心孔输出

      型号：ZGOC i M30+H750S2/S3N（速比、电压为可变量）

      减速比范围：7.5~40

      质量：15KG

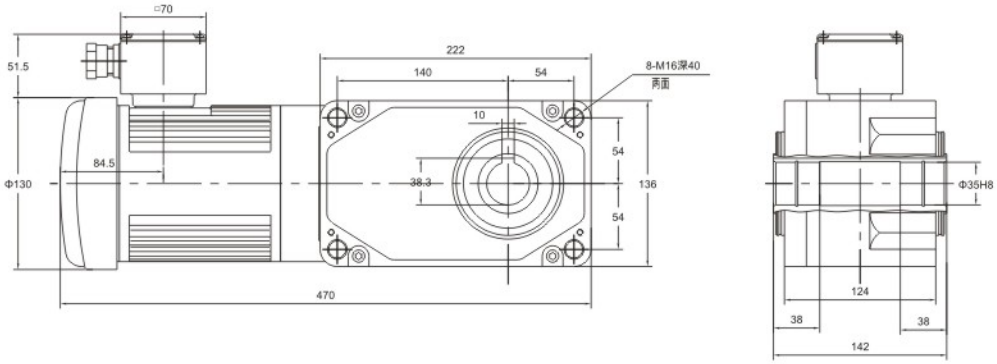

    ■图号：750ZG-2N

      组合型：标准马达+双法兰安装-空心孔输出

      型号：ZGOC i M35+H750S2/S3N（速比、电压为可变量）

      减速比范围：50~150

      质量：18.5KG



  • 螺旋锥齿轮直交轴减速马达型号命名

    ■直交轴减速机型号命名



    ■马达型号命名
