首页>性能与产品介绍>螺旋锥齿轮直交轴减速马达>双面法兰安装性能与产品介绍

产品名称： 750W锥齿轮直交轴减速机

型号规格： ZGOC750

基本参数： 速比：7.5~250

安装方式： 双法兰面安装

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明
  • 台湾朝冈750W螺旋锥齿轮直交轴减速马达：
    功率：750W
    速比：7.5  10  15  20  25  30  40  50  60  80  100  120  150  200  250
    安装结构：双法兰安装
    输出方式：孔输出
    马达功能：标准马达、调速马达、电磁制动马达、调速电磁制动马达
    电压：单相110V   单相220V   三相220V   三相380V

    台湾ZAGA朝冈螺旋锥齿轮减速电机/减速马达的特点和用途：
    1、高效传动、低噪运行
    朝冈采用螺旋锥齿轮传动结构；
    拥有越2.5齿的捏合，滑动摩擦系数小，传动效果高，扭矩损耗小，同等功率输出更大的扭矩；
    精度高达IT5-6级；我司还独立开发3次元分析，运行噪音低。

    2、齿轮强度高、运转寿命长
    齿轮采用含钼合金钢，经外套式炭化处理，确保齿轮经久耐用；
    齿轮一体化工装装配，确保齿轮安装精度高；齿轮箱高度设计一体成型，结构紧凑，增大齿轴轴径，承载能力更强；
    选用进口轴承设计，确保运转的长寿命；本产品适用对扭矩要求更苛刻的工况条件。

    3、优异的风冷系统、润滑系统
    设计更科学的风冷系统，输出更大的风量；
    大功率条纹机身设计，扩大风冷面积；
    采用脂润滑，密封的设计，可防止灰尘及水汽等的侵袭，延长产品的使用寿命且免维护。

    4、安装方便，使用更安全
    机身一体设计成型，马达机身小于齿轮箱，安装更方便；
    合理的接线盒设计，电气配线方便，使用安全系数更高；
    紧固部分使用内六角不锈钢螺丝，更牢靠。

    5、高品质的外观
    专用银色银喷漆，给人以温和且高档的视觉感官，采用烘焙喷漆法，经久耐用；
    多种输出方式，孔输出，轴输出，选用更方便；
    多种安装设计，设备配套更多样性，满足不同场合需求；
    通过与朝冈SV变频控制器的联接，实现变频调速功能。

  • 750W锥齿轮直交轴减速机

    马达型号/规格参数表

    型号

    输出

    方式

    电压

    频率

    电流

    起动扭矩

    额定扭矩

    额定转速

    电容容量/耐压μf/VAC

    锥齿轮直交轴减速机

    V

    Hz

    A

    mN.m

    Mn.m

    r/min

    ZGOC i M φ +H（HB）750V1

    孔输出

    单相110

    50

    8.6

    4.5

    5.5

    1350

    110/250v

    60

    7.7

    3.1

    4.8

    1600

    ZGOC i M φ +H（HB）750V2

    孔输出

    单相220

    50

    4.5

    4.5

    5.5

    1350

    30/500

    60

    4.2

    3.1

    4.8

    1600

    ZGOC i M φ +H（HB）750S2

    孔输出

    三相220

    50

    3.5

    11

    6.2

    1400

    /

    60

    3.4

    9

    5.1

    1650

    ZGOC i M φ +H（HB）750S3

    孔输出

    三相380

    50

    2

    11

    6.2

    1400

    /

    60

    1.95

    9

    5.1

    1650



    ■（）括号内为马达功能类型可变代码，根据实际使用选择相关代码。i为可变减速比，φ为可变孔径或者轴径。

    ■H.HB型马达功能介绍请参阅朝冈选型手册。



    马达装有减速机时的速比/转速/转矩表

    ■转速是以电机的平均转速（50Hz：1400r/min、60Hz：1650r/min）为基准除以减速比而算出的数值。实际转速将随负载大小变化而比所示数值不同，变化范围2-20%。

    ■如负载扭矩大于减速机最大承载扭矩时，或者存在堵转的可能时，请在减速机输出端与负载连接处加装扭力限制装置，确保减速机使用安全。

    ■750W锥齿轮直交轴减速机最大容许转矩为550N.M。

    减速比

    7.5

    10

    15

    20

    25

    30

    40

    50

    		 60 80

    100

    		 120 150 200 250

    50Hz

    转速

    r/min

    186

    140

    93

    70

    56



    46

    35

    28

    		 23 17.5

    14

    		 11.6 9.3 7 5.6

    额定转矩

    N.M

    33

    46

    63

    83

    104

    124

    166

    208

    		 250 316

    398

    		 475 550 550 550

    60Hz

    转速

    r/min

    220

    165

    110

    82

    66

    55

    41

    33

    		 27.5 20.6

    16.5

    		 13.7 11 8.2 6.6

    额定转矩

    N.M

    30

    38

    58

    75

    95

    115

    155

    199

    		 239 303

    382

    		 460 530 550 550

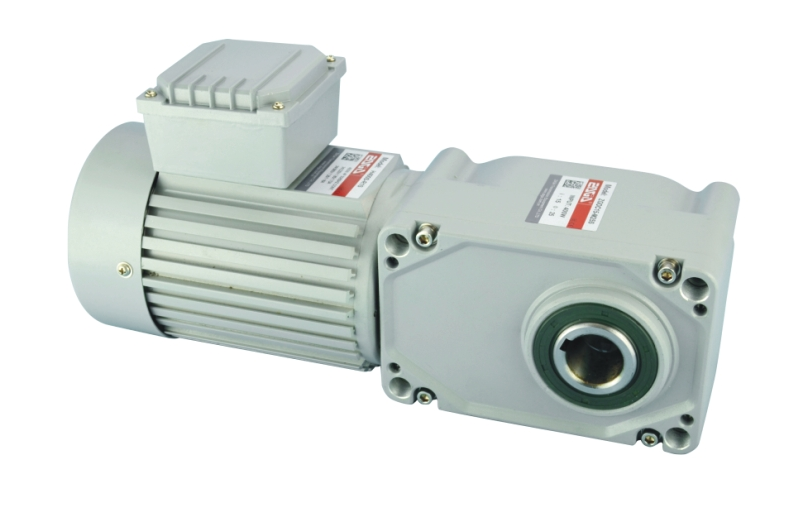

  • 750W双法兰安装实物图：

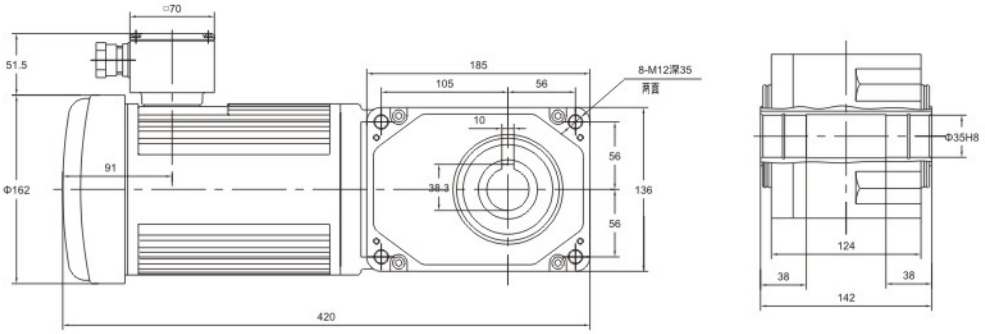

    ■图号：750ZG-1

      组合型：标准马达+双法兰安装-空心孔输出

      型号：ZGOC i M35+H750S2/S3（速比、电压为可变量）

      减速比范围：7.5~60

      质量：17.5KG

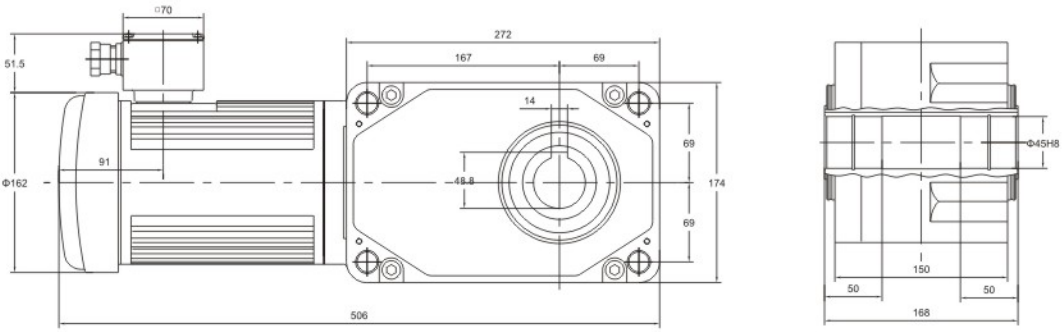

    ■图号：750ZG-2

      组合型：标准马达+双法兰安装-空心孔输出

      型号：ZGOC i M45+H750S2/S3（速比、电压为可变量）

      减速比范围：80~250

      质量：25KG

  • 螺旋锥齿轮直交轴减速马达型号命名

    ■直交轴减速机型号命名



    ■马达型号命名
