250~1500W小型卧式减速电机
精研250~1500W小型减速电机系列产品命名体系：
250~1500W小型减速电机阵列表：
产品名称
S系列标准减速电机
F系列变频减速电机
B系列电磁制动减速电机
功率
接线盒位置
三相220V
三相380V
250W
L（默认）
S250Y22L**
S250Y38L**
F250Y22L**
F250Y38L**
B250Y22L**
B250Y38L**
R
S250Y22R**
S250Y38R**
F250Y22R**
F250Y38R**
B250Y22R**
B250Y38R**
U
S250Y22U**
S250Y38U**
F250Y22U**
F250Y38U**
B250Y22U**
B250Y38U**
370W
S370Y22L**
S370Y38L**
F370Y22L**
F370Y38L**
B370Y22L**
B370Y38L**
S370Y22R**
S370Y38R**
F370Y22R**
F370Y38R**
B370Y22R**
B370Y38R**
S370Y22U**
S370Y38U**
F370Y22U**
F370Y38U**
B370Y22U**
B370Y38U**
750W
S750Y22L**
S750Y38L**
F750Y22L**
F750Y38L**
B750Y22L**
B750Y38L**
S750Y22R**
S750Y38R**
F750Y22R**
F750Y38R**
B750Y22R**
B750Y38R**
S750Y22U**
S750Y38U**
F750Y22U**
F750Y38U**
B750Y22U**
B750Y38U**
1500W
S1500Y22L**
S1500Y38L**
F1500Y22L**
F1500Y38L**
B1500Y22L**
B1500Y38L**
S1500Y22R**
S1500Y38R**
F1500Y22R**
F1500Y38R**
B1500Y22R**
B1500Y38R**
S1500Y22U**
S1500Y38U**
F1500Y22U**
F1500Y38U**
B1500Y22U**
B1500Y38U**

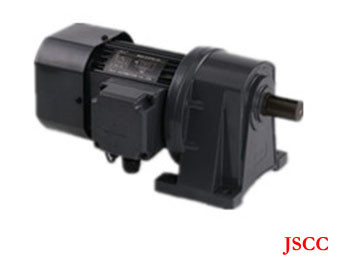

卧式减速机+250W标准电机
■电机性能表
额定电压
V
输出功率
W
额定频率
Hz
额定转速
r/min
额定电流
A
起动转矩
N.m
额定转矩
防护等级
工作制式
三相220
250
50
1400
1.4
4.0
1.8
IP44
S1
60
1650
1.3
3.3
1.5
三相380
0.8
0.7
■减速箱减速比/性能对照表
○表中转速是以电机50Hz额定转速1400r/min为基数除以减速比而计算出的数值。
实际转速将随负载大小而少量变化，变化范围为±5%左右。
○表中蓝色区域表示输出轴的旋转方向与电机旋转方向相反。
减速比
50Hz转速

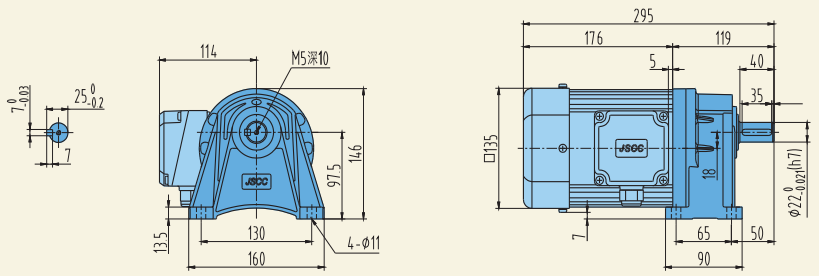

■S250H01卧式标准减速电机外形尺寸
（减速比：1:3~25）

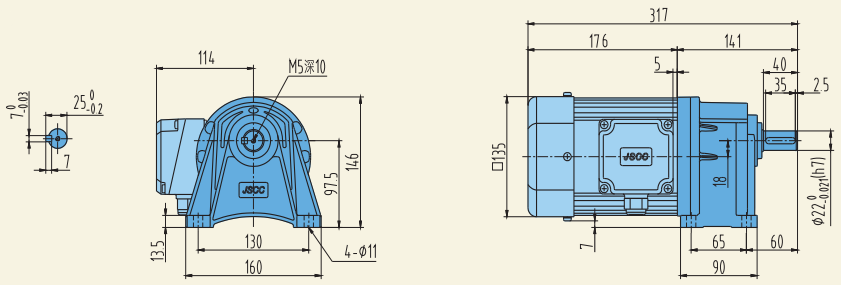

■S250H02卧式标准减速电机外形尺寸
（减速比：1:30~90）

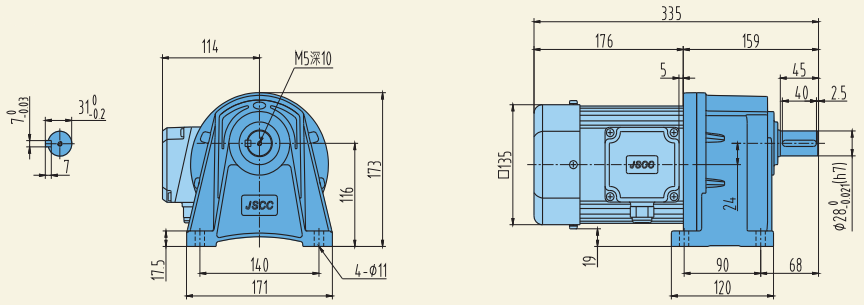

■S250H03卧式标准减速电机外形尺寸
（减速比：1:100~200）
250~1500W小型减速电机系列产品特色
●采用高精度滚齿机和滚刀加工高精度螺旋齿轮，
精度高达IT5~6级；
●采用含钼合金钢并经低温时效处理，长期运转
变形小，精度高。
●采用H级（180度）漆包线及绝缘材料，安全余量大；
●绕组采用Y形接法，每个绕组电压仅为供电电压一半，
绕组实际工作电压低不易击穿损坏，特别是当电机采
用变频器驱动，可靠性优势更高。
●采用直角中空减速箱，可减小轴向尺寸，节省安装
空间，缩小设备尺寸；
●采用直角中空减速箱，可节省一侧轴承座，无需链
轮、链条、链条罩，简化设计，降低成本。
250~1500W小型减速电机系列产品概要
●全系列卧式、立式、直角中实、直角中空减速电机；
●全系列变频减速电机、电磁制动减速电机；
●采用高能效设计和材料，电机运转效率高，省电；
●全铝合金结构，重量轻，散热性能好；
●配备量身定做的变频器、驱动性能更佳。
●适用于变频调速驱动控制；
●内置独立散热风扇，即使电机调速运转在低频率低转速仍可以实现100%额定转矩连续运转；
●采用变频专用耐电晕漆包线和绝缘材料，确保电机长期运转，绝缘不会老化损坏。
●适用于停止时需抱闸保持负载，如垂直升降设备；
●内置失电电磁制动器，电机停止时制动器断电弹簧复位压紧摩擦盘保持负载；
●失电电磁制动器可定制加装手动松闸手把，方便在发生异常或停电时做应急处理。
●变频器与电机最佳匹配设计，领先的 IGBT 4代变频
驱动技术；
●超小体积、超长寿命，可实现电机联动运转，每台电
机速度微调，方便驱动电磁制动电机；
●PLC 0~1KHz 高速脉冲调速功能，内置隔离型 RS-
485 通讯和菜单设置软件；
●人性化自定义显示，调速方便直观。
