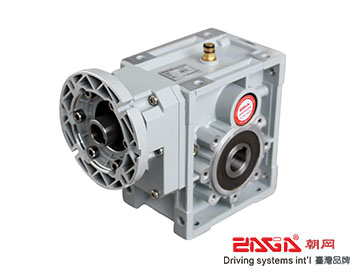

产品概述：

ZGM系列高效型准双曲面齿轮减速机是朝冈公司新一代实用性产品美融合了国内外先进技术，保证安装尺寸与NMRV系列蜗轮蜗杆减速机兼容的前提下，通过借鉴德国齿轮减速机结构采用全齿轮副传动，提高了传动效率，解决了当前蜗轮蜗杆减速机传动效率低，使用寿命短等问题，在工业发展中更起到了节能降耗，绿色环保的作用。

结构特点：

1、采用准双曲面齿轮传动，传动比大；

2、输出扭矩大，传动效率高，节能环保；

3、优质铝合金铸造，重量轻，不生锈；

4、传动平稳，噪音小，适合在恶劣环境中长期连续工作；

5、美观耐用，体积小；

6、可适应全方位安装，应用广泛，使用便捷；

7、ZGM系列减速机安装尺寸与NMRV系列蜗轮蜗杆减速机完全兼容（ZGM050与NMRV050部分尺寸不同）；

8、模块化组合，可多种形式组合，满足各种传动条件的需求。

设计特征：

■优势对比

1. 高效节能、绿色环保

    准双曲面齿轮的啮合摩擦小，传动效率高达90%以上，与蜗轮蜗杆减速机相比效率提高10%-40%。


2. 强度高、寿命长

    准双曲面齿轮采用优质合金材料，经表面硬化处理，采用高精度磨齿机加工成形，属硬齿面齿轮，输出扭矩大，齿轮强度与寿命远远高于蜗轮蜗杆减速机。

■主要材料

    1、外壳：铝合金（机座：050-090）；

                灰铸铁（机座：110）

    2、齿轮：20CrMnTi，碳氮共渗，齿面硬度58-62HRC，精磨后保持渗碳层厚度0.3-0.6mm。

■表面涂装

    铝合金外壳：

    1、先抛丸处理，再经过特种防腐处理，保持银白金属感，并耐汽油，二甲苯等有机溶剂的腐蚀；

    2、磷化处理后，再喷RAL7035银灰色涂料或RAL5010蓝色涂料。

简要参数

■齿型结构：螺旋锥齿轮双曲面齿型结构

■规格：框号：050、630、075、090、110

■传动效率：效率值：90%-96%

■承载扭矩值：120NM--770NM

■适配功率：0.12KW-5.5KW

■适配法兰接口：IEC、NEMA、方形法兰

■高效型准双曲面齿轮减速机产品命名

ZGM	1：螺旋锥齿轮减速机
090	2：减速机中心距规格：050、063、075、090、110
2	3：锥齿轮级数：2代表两级；3代表三级
HS	4：HS代表轴输入
30	5：减速比：2级减速比：7.5、10、12.5、15、20、25、30、40、50、60     3级减速比：50、60、75、100、125、150、200、250、300
FA	6：输出方式：VS（同向输入轴），DS（双向输出轴），SL（单向左输出轴），SR（单向右输出轴）；     FA，FB，FC，FD输出法兰；R扭力臂，C防护盖
B3	7：安装位置（见下图）
D80B5- 0.37/4P	8：马达类型：VP变频马达、EJ电磁制动马达、D三相异步马达     JP变频制动马达、SF伺服马达     匹配马达功率：0.12、0.18、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5
1	9：马达接线盒位置
X	10：辅助代码

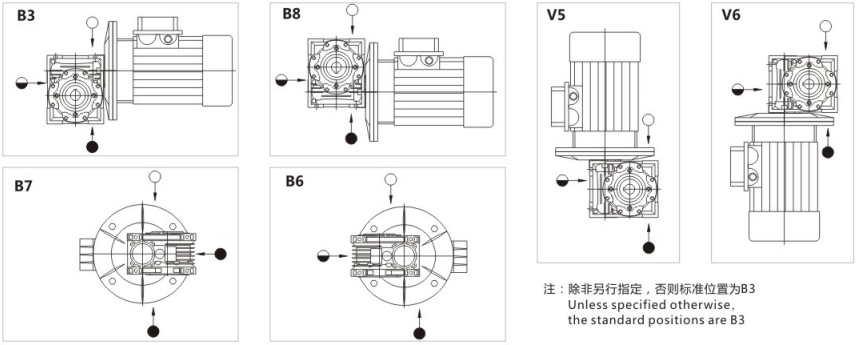

■ZGM与马达的安装位置

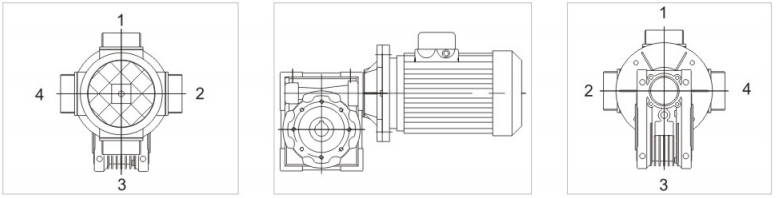

■马达接线盒位置

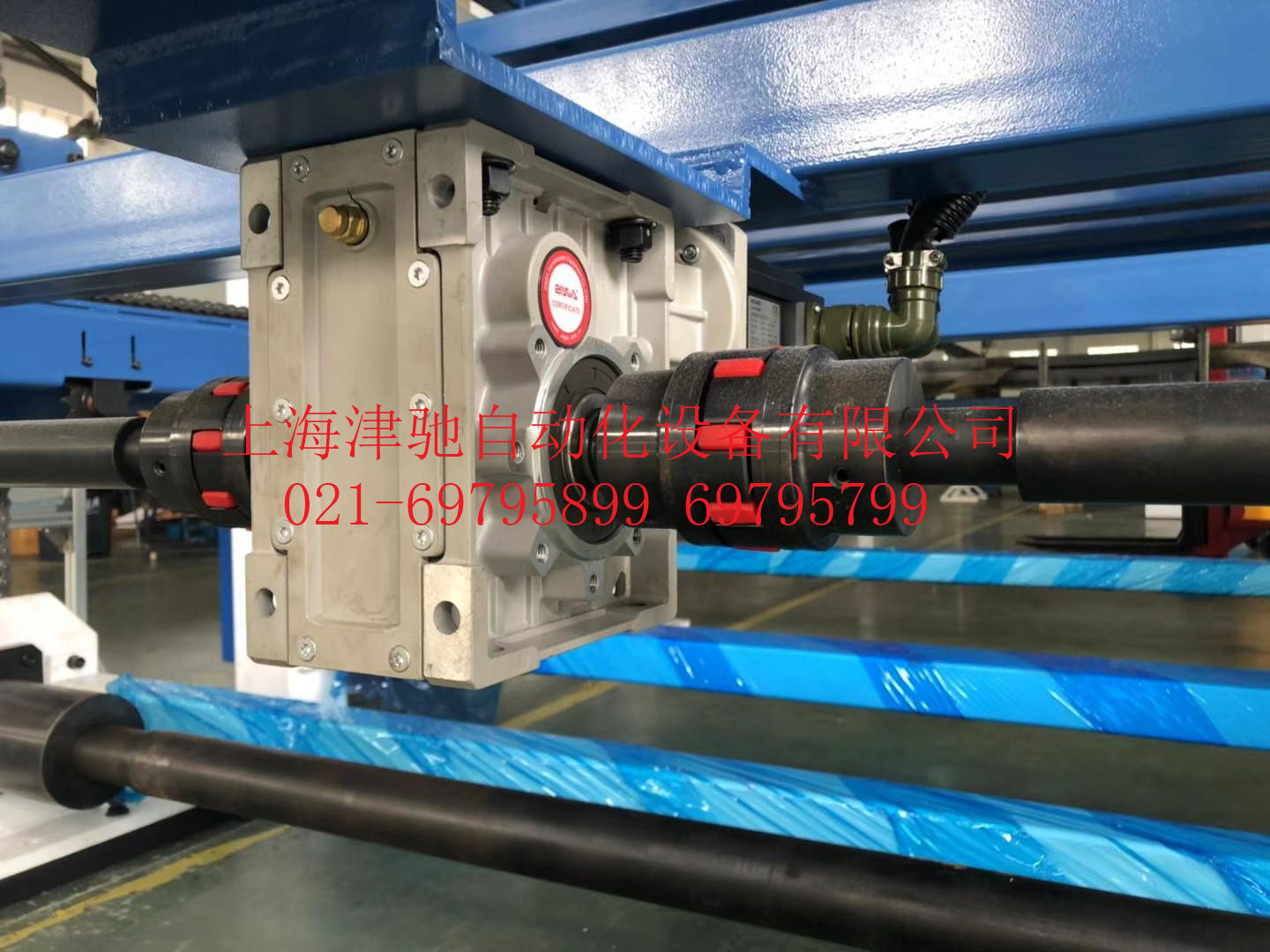

台湾ZAGA朝冈ZGM螺旋锥齿轮减速机应用：

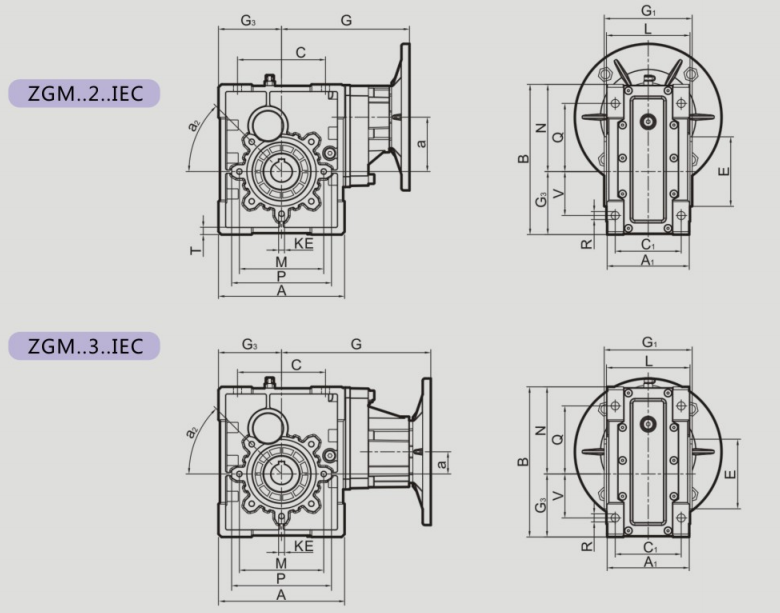

■ZGM连接IEC马达外形尺寸

注：重量（kg）不包含电机的重量
