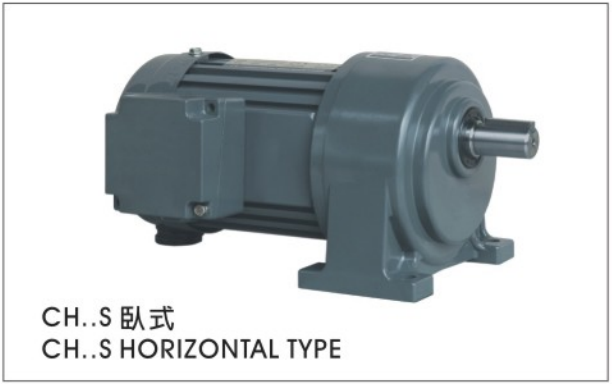

CH

  机型代号

22

  输出轴径：18、22、28、32、40、50

400

  马力：100W-3700W

30

  减速比：3、5、10...1800

SZ

  S ：附三相马达 220，380V/50，60Hz-3

  K ：附三相马达 220，440V/50，60Hz-3

  A ：附单相文电马达 110，220V/50，60Hz-1

  AV：附单相离心马达 110，220V/50，60Hz-1

  L ：DC直流马达

  P ：东元铁壳三相马达

  Z ：缩框机型

  □ ：铝合金马达

  T ：铁壳马达

  F ：法兰修平面

  Q1：110V强制风扇

  Q2：220V强制风扇

B

  B ：DC90V安全刹车器

  YB：手释放刹车器

  D ：DC24V送电刹车器

  W ：蜗轮减速机

G1

  根据出力轴看配线盒方向

  G1：左方向（标准型）

  G2：右方向

  G3：上方向

  G4：下方向

LB

  入线口方向

  T ：向上

  D ：向下

  F ：向前

  B ：向后

  L ：向左

  R ：向右

型号

出力轴

键槽

键

Sh6

P

W

T

Q

SPEC’

18

∮18

30

5

20.2

27

5*5*27

22

∮22

40

7

25

35

7*7*35

28

∮28

45

7

31.1

40

7*7*40

32

∮32

55

10

35.5

50

10*8*50

40

∮40

65

10

43.5

60

10*8*60

50

∮50

80

14

54

75

14*9*75

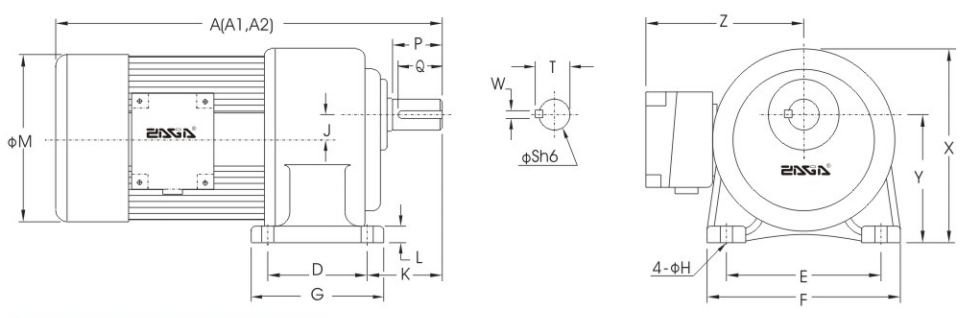

马力

减速比

本体

型号

A

A1

A2

D

E

F

G

H

J

K

L

M

X

Y

Z

100W

1/8HP

3-50

1#

18

250

250

250

40

110

135

65

9

16

50

10

133

138

88.5

120

60-200

2#

22

280

280

280

65

130

158

90

11

17.5

60

13

133

152

97.5

120

200W

1/4HP

3-10

1#

18

285

285

285

40

110

135

65

9

16

50

10

133

138

88.5

120

15-90

2#

22

315

315

315

65

130

158

90

11

17.5

60

13

133

152

97.5

120

100-200

3#

28

350

350

350

90

140

178

120

11

23

68

17

133

178

116

120

400W

1/2HP

3-10

2#

22

330

330

330

65

130

158

90

11

17.5

60

13

167

152

97.5

135

15-90

3#

28

360

360

360

90

140

175

120

11

23

68

17

167

178

116

135

100-200

4#

32

395

395

395

130

170

210

165

13

30

70

23

167

212

140

135

750W

1HP

3-25

3#

28

380

380

380

90

140

178

120

11

23

68

17

167

178

116

135

30-120

4#

32

410

410

410

130

170

210

165

13

30

70

23

167

212

140

135

125-200

5#

40

465

465

465

150

210

265

198

15

36

89

24

167

250

162

135

1500W

2HP

3-30

4#

32

450

450

450

130

170

210

165

13

30

70

23

192

212

140

146

40-100

5#

40

510

510

510

150

210

265

198

15

36

89

24

192

250

162

146

110-180

6#

50

560

560

560

170

265

321

238

18

51

120

31.5

192

308

200

146

2200W

3HP

3-40

5#

40

520

520

520

150

210

265

198

15

36

89

24

220

250

162

160

45-100

6#

50

580

580

580

170

265

321

238

18

51

120

31.5

220

308

200

160

3700W

5HP

3-10

5#

40

560

560

560

150

210

265

198

15

36

89

24

220

250

162

160

15-60

6#

50

620

620

620

170

265

321

238

18

51

120

31.5

220

308

200

160
