铝合金蜗轮蜗杆减速机常用型号表示方法:NMRV/NRV(简称RV系列减速机)
RV系列减速机结构特点:
1、优质铝合金铸造箱体,适应全方位的万能安装配置;
2、充分的冷却筋条,使机体具有优良的热传导性能;
3、从025--150共10种机座规格;传递功率范围从60W--15KW;
4、速比范围大,每单个机座具有从5:1到100:1的12种减速比;
5、.精密磨削加工的硬齿面传动蜗杆,效率高、输出扭距大;
6、低噪声平稳运转,能适合在恶劣的环境中长期连续工作;
7、重量轻,机械强度高;
主要材料
-外壳:铝合金(中心距:025--090),铸铁(中心距:110--150)
-蜗杆:20Cr钢,碳、氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm)
-蜗轮:特殊配制的耐磨镍青铜
运用:RV系列蜗轮减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置,深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

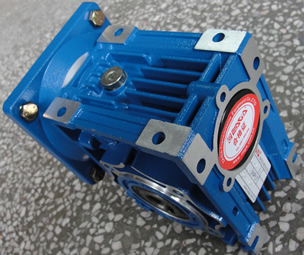

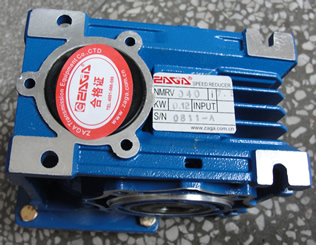

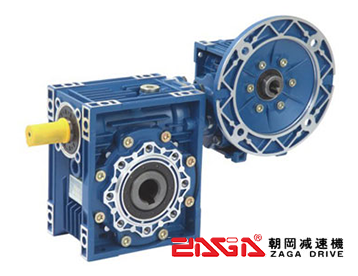

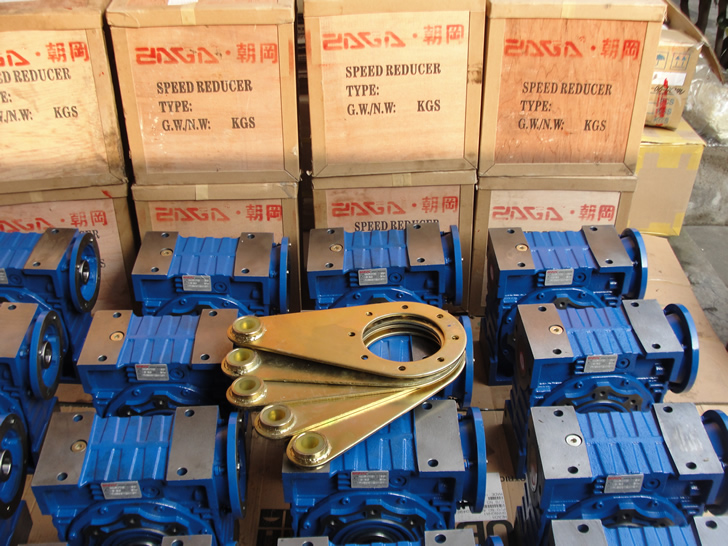

RV系列铝合金蜗轮蜗杆减速机实物图
RV系列蜗轮蜗杆减速机按输入方式可分NMRV法兰孔式输入和NRV轴式输入。按输出方式可分为孔输出、单向输出、双向轴输出型等
一、NMRV和NRV的输入方式如下图:
蜗轮蜗杆减速器安装尺寸按Q/MD1-2000技术质量标准设计制造,。
产品在符合按国家标准GB10085-88蜗杆轮参数基础之上,吸取国内外最先进科技,独具新颖一格的“方箱型”外结构,箱体外形美观,以优质铝合金压铸而成。
技术参数范围:
功 率:0.06KW~7.5KW
转 矩:2.6N·m~2379N·m
传动比:7.5-100 (5、7.5、10、15、20、25、30、40、50、60、80、100)
中心距:025 030 040 050 063 075 090 105 110 130 150
主要材质:025-105(铝合金)、110-150(铸铁)
二、NMRV和NRV的输出方式如下图:
NMRV孔输入和NRV轴输入的输出方式有:AB代表双向输出轴、AS代表单项输出轴(订货时请注明是左向或者右向)、VS代表同向输出轴。
三、NMRV和NRV的安装方式如下图:
NMRV和NRV的安装方式有:减速机法兰面安装、输出法兰安装、扭力臂安装。
1、减速机法兰面安装:
2:输出法兰安装如下图:
3:扭力臂安装如下图:
RV系列蜗轮减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置,深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。RV系列蜗轮减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置,深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

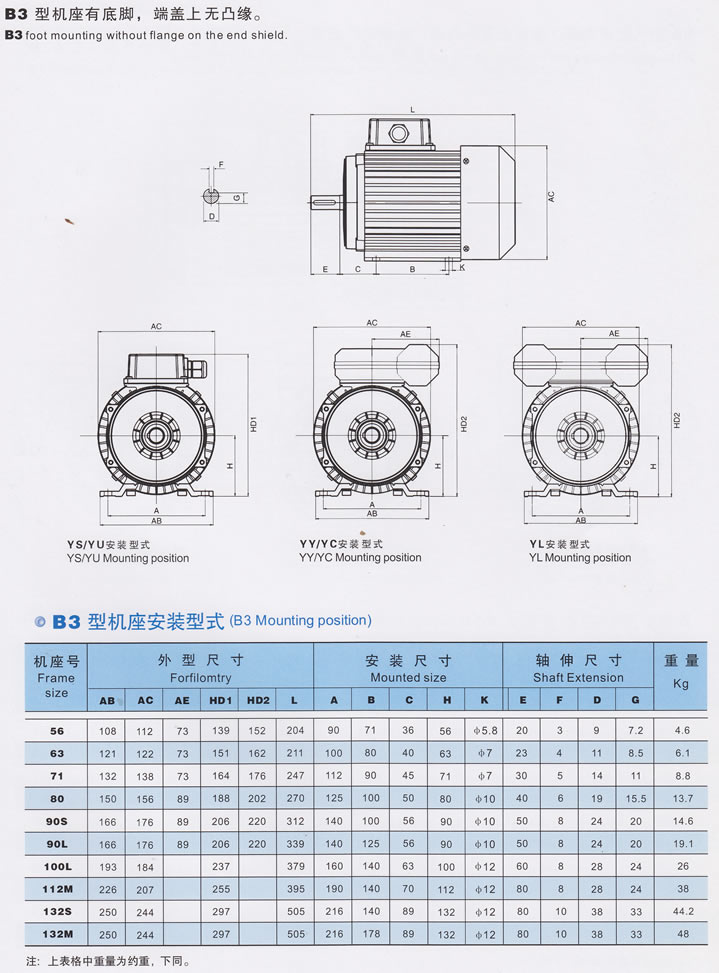

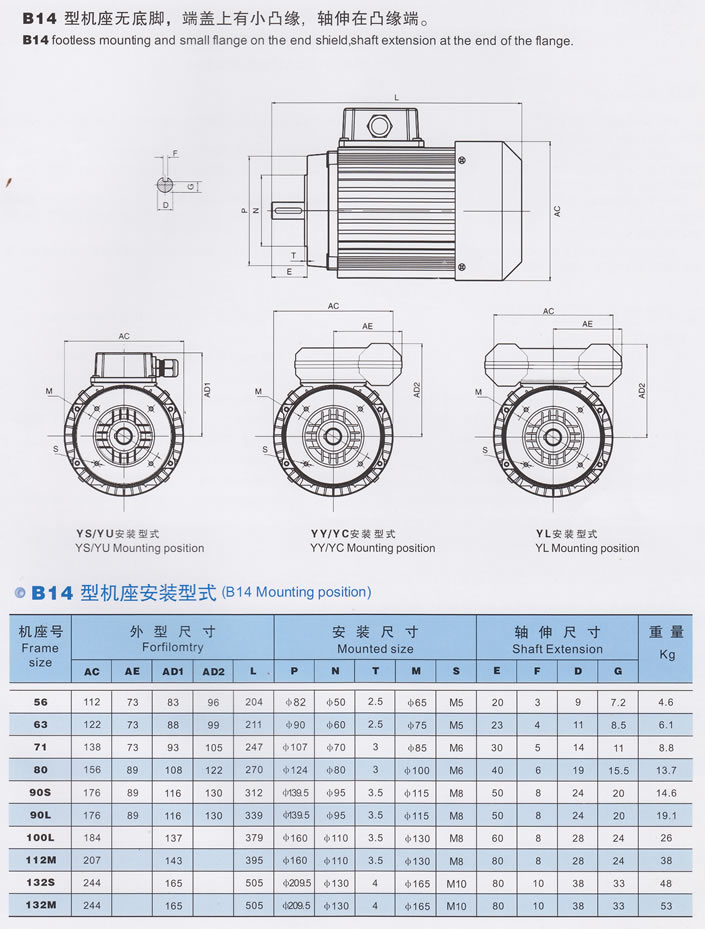

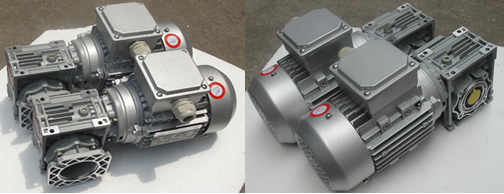

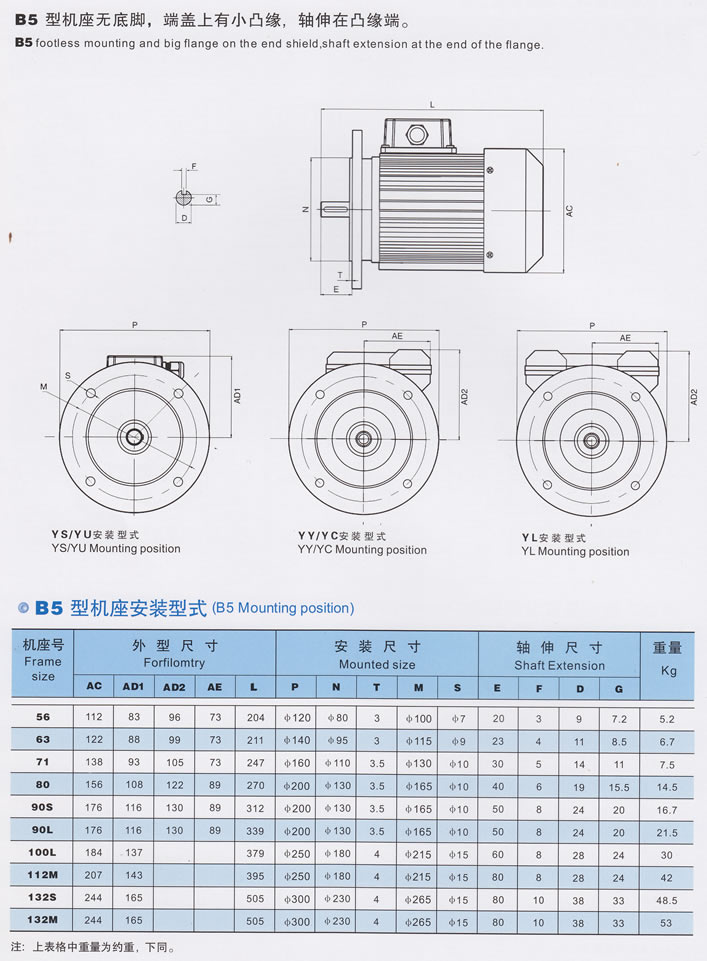

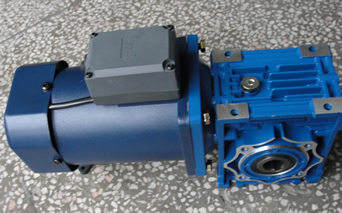

RV减速机与普通IEC电机组合

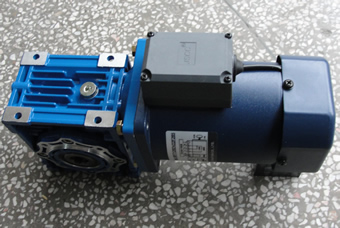

RV减速机与小电机组合方式
