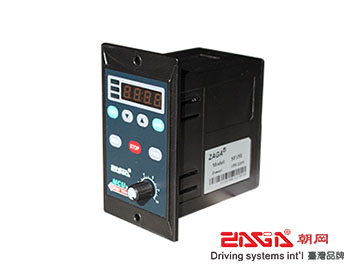

SF系列面板式调速器—型号阵列表:
类别
SF系列面板式调速器
SK系列内置式调速器
220V
110V
6W
SF06E
SF06A
SK200E
SK200A
15W
SF15E
SF15A
25W
SF25E
SF25A
40W
SF40E
SF40A
60W
SF60E
SF60A
90W
SF90E
SF90A
120W
SF120E
SF120A
200W
SF200E
SF200A

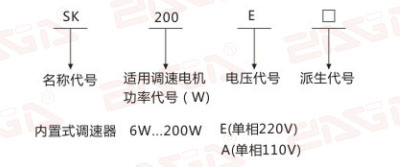

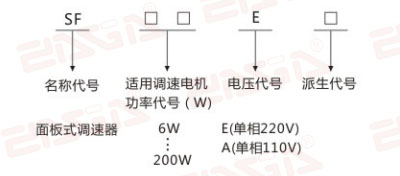

型号
SF□□E
SF□□A
安装方式
面板式
内置式
电源电压
单相220V
单相110V
电源频率
50/60Hz
使用电机类型
YT系列调速电机
运行电容
内置(内置于调速器内)
外置(放置于调速电机包装内,需用户自行连接)
运动控制功能
面板或外接开关运转控制、调速、缓慢加速、缓慢减速
外接开关运转控制、调速、缓慢加速、缓慢减速、快速停止、4段速
速度调节方式
面板“▲”、“▼”键;面板旋钮
面板“▲”、“▼”键;面板旋钮;0~10V模拟量
调速范围
90~3000 r/min。(用户可根据电机极数、电源频率、使用需要设定)
使用环境
环境温度:-10℃~+40℃(无结冰),环境湿度:85%以下(无结露)。
●操作面板按钮控制电机运转
1)无需安装K1、K2开关。
2)菜单设置:
运转控制方式F-03选择“1”或“4”操作面板按钮控制。

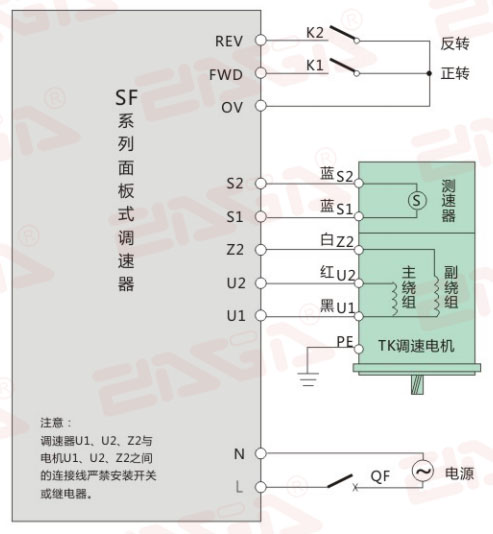

●外接开关K1、K2控制电机运转
1)必须安装K1、K2开关。
运转控制方式F-03选择“2”或“3”外接开关控制。
TK调速电机的功率必须与调速器适用电机功率一致。
请注意核对调速器型号标签功率是否与电机功率一致。
电源电压必须与调速器电源电压规格一致。QF为断路器,在发生短路时保护调速器和调速电机。
●QF断路器电流规格:

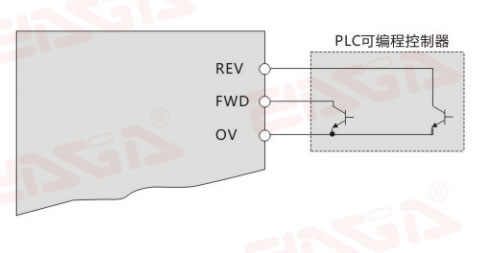

●FWD.REV采用PLC编程控制器控制
PLC输出方式:
NPN或漏型晶体管输出。
●菜单设置:
运行控制方式F-03选择“2”或“3”外接开关控制。

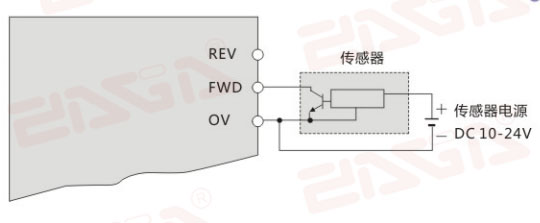

●FWD.REV采用接近开关、光电开关等传感器控制
开关输出方式:
三线式NPN晶体管输出。
●请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动,过度冲击。
●电机在正常运转状态下,有时电机外壳表面的温度可能超过70℃,
因此在可能触及电机的环境下请加贴左图所示的警告标志。
●请务必将连接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
