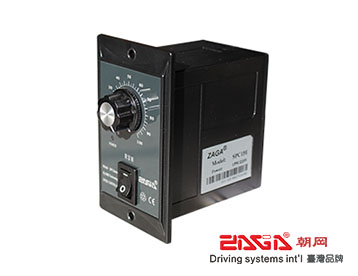

ZAGA朝冈SPC系列面板式调速器的特点：
●采用SMD技术制造，高可靠性。
●接线简单，使用方便。
●内置运行电容。
●与调速电机组合实现宽范围的无极变速。

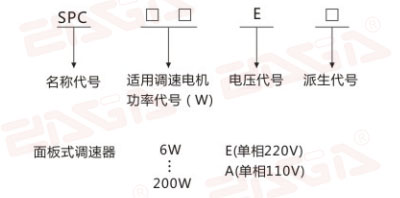

■型号命名方法：
○面板式：
■型号/性能参数表：
型号
单相220V
SPC06E
SPC15E
SPC25E
SPC40E
SPC60E
SPC90E
SPC120E
SPC200E
单相110V
SPC06A
SPC15A
SPC25A
SPC40A
SPC60A
SPC90A
SPC120A
SPC200A
适用电机功率
6W
15W
25W
40W
60W
90W
120W
200W
适用电机类型
TK系列调速电机
安装方式
面板式
调速方法
面板电位器
运行电容
内置（内置于调速器内）
调速范围
50Hz：90~1400 r/min；60Hz：90~1600 r/min
电源频率
50/60Hz
使用环境
10℃~+45℃（无结冰）；85%以下（无结露）

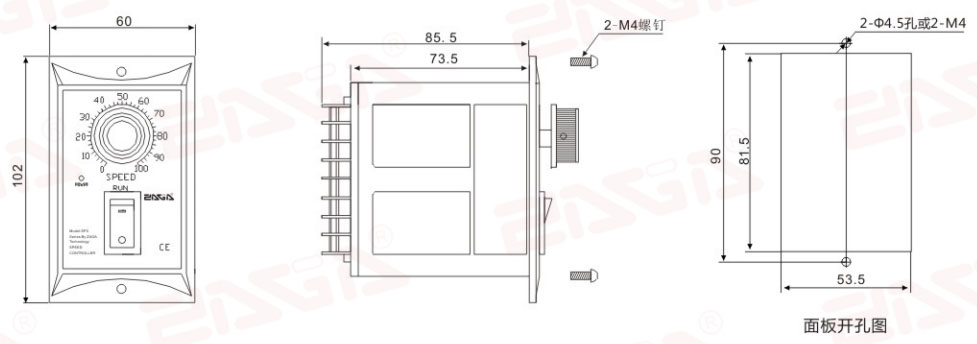

■SPC系列面板式调速器外形及尺寸图

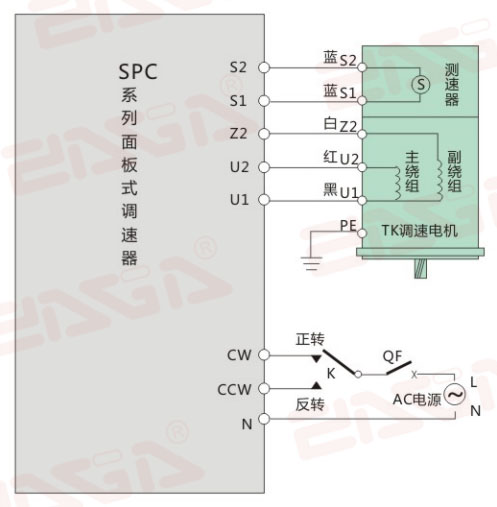

■SPC系列面板式调速器连接图：
●旋转方向
若需电机正转，将L与CW连接；
若需电机反转，将L与CCW连接；
若需正、反转，则在L、CW、CCW连接正反转控制开关K。
注意：开关“K”触点容量不小于10A。
TK调速电机的功率必须与调速器适用电机功率一致。
请注意核对调速器型号标签功率是否与电机功率一致。
电源电压必须与调速器电源电压规格一致。QF为断路器，在发生短路时保护调速器和调速电机。
K为正反转开关，电源规格：10A以上。
●QF断路器电流规格：
●请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动，过度冲击。
●电机在正常运转状态下，有时电机外壳表面的温度可能超过70℃，
因此在可能触及电机的环境下请加贴左图所示的警告标志。
●请务必将连接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
