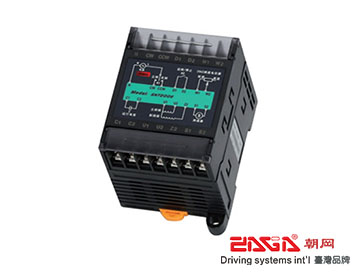

SNT系列内置式调速器的特点：
●采用SMD技术制造，高可靠性。
●接线简单，使用方便。
●与调速电机组合实现宽范围的无级变速。

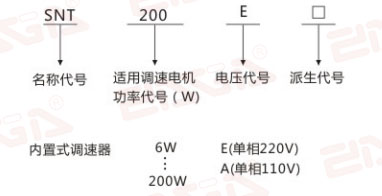

■型号命名方法：
○内置式：
■型号/性能参数表：
型号
SNT200E
SNT200A
电源电压
单相220V
单相110V
适用电机功率
6~200W
使用电机类型
TK系列调速电机
安装方式
内置式
调速方法
电位器（20KΩ标配）
运行电容
外置
调速范围
50Hz：90~1400 r/min；60Hz：90~1600 r/min
电源频率
50/60Hz
使用环境
-10℃~+45℃（无结冰）85以下（无结露）

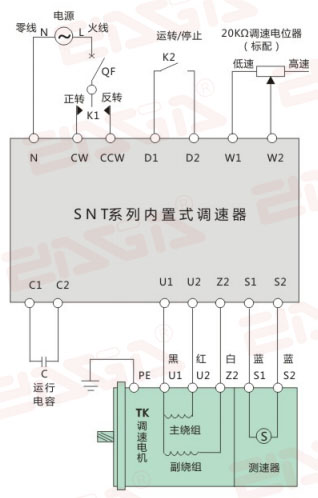

■SNT系列内置式调速器连接图：
●QF断路器规格表：
电源电压必须与调速器电源电压规格一致。QF为断路器，在发生短路时保护调速器和调速电机。
K1为正反转开关，电源规格：10A以上。
●运行电容C规格表：
电机功率
220V
110V
6W
0.7μF/450V
2.5μF/250V
15W
1μF/450V
4μF/250V
25W
1.5μF/450V
6μF/250V
40W
2.5μF/450V
10μF/250V
60W
3.5μF/450V
14μF/250V
90W
5μF/450V
20μF/250V
120W
6μF/450V
24μF/250V
200W
10μF/450V
40μF/250V
注：运行电容按电机型号配，放置于TK调速电机包装内。
●请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动，过度冲击。
●电机在正常运转状态下，有时电机外壳表面的温度可能超过70℃，
因此在可能触及电机的环境下请加贴左图所示的警告标志。
●请务必将连接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
