ZAGA朝冈SFB系列电磁制动面板式调速器的特点：

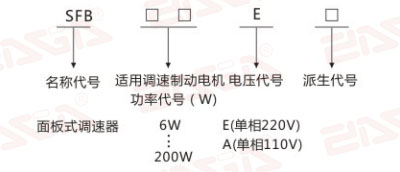

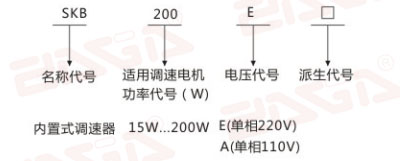

SFB系列电磁制动面板式调速器—型号阵列表：
类别
SFB系列面板式驱动器
SKB系列内置式驱动器
电机功率
电源电压
220V
110V
15W
SFB15E
SFB15A
SKB200E
SKB200A
25W
SFB25E
SFB25A
40W
SFB40E
SFB40A
60W
SFB60E
SFB60A
90W
SFB90E
SFB90A
120W
SFB120E
SFB120A
200W
SFB200E
SFB200A
■性能参数表：
型号
SFB□□E
SFB□□A
安装方式
面板式
内置式
单相220V
单相110V
电源频率
50/60Hz
使用电机类型
FK系列调速电磁制动电机
运行电容
内置（内置于驱动器内）
外置（放置于电机包装内，需用户自行连接）
运动控制功能
面板或外接开关运转控制、调速、缓慢加速、缓慢减速、失电电磁制动停止
外接开关运转控制、调速、缓慢加速、缓慢减速、4段速、失电电磁制动停止
速度调节方式
面板“▲”、“▼”键；面板旋钮
面板“▲”、“▼”键；面板旋钮；0～10V模拟量
调速范围
90~3000 r/min。（用户可根据电机极数、电源频率、使用需要设定）
使用环境
环境温度：-10℃～+45℃（无结冰），环境湿度：85%以下（无结露）。

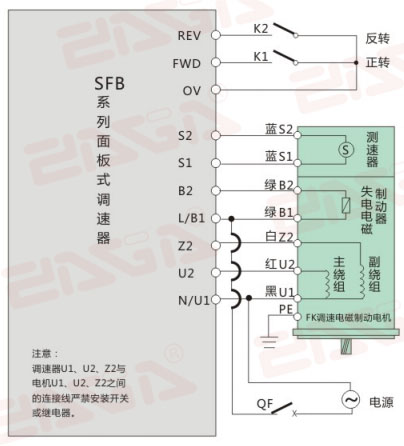

■SFB系列面板式调速器连接图：
●操作面板按钮控制电机运转
1）无需安装K1、K2开关。
2）菜单设置：
运转控制方式F-03选择“1”或“4”操作面板按钮控制。
●外接开关K1、K2控制电机运转
1）必须安装K1、K2开关。
运转控制方式F-03选择“2”或“3”外接开关控制。
FK调速电磁制动电机的功率必须与调速器适用电机功率一致。
请注意核对调速器型号标签功率是否与电机功率一致。
电源电压必须与调速器电源电压规格一致。QF为断路器，在发生短路时保护调速器和调速电磁制动电机。
●QF断路器电流规格表：

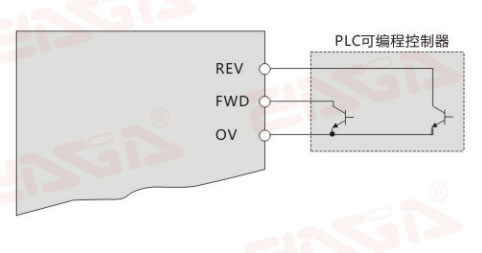

●FWD.REV采用PLC编程控制器控制
PLC输出方式：
NPN或漏型晶体管输出。
●菜单设置：
运行控制方式F-03选择“2”或“3”外接开关控制。

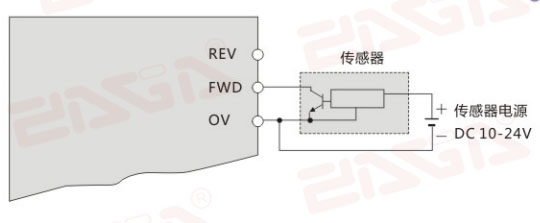

●FWD.REV采用接近开关、光电开关等传感器控制
开关输出方式：
三线式NPN晶体管输出。
●请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动，过度冲击。
●电机在正常运转状态下，有时电机外壳表面的温度可能超过70℃，
因此在可能触及电机的环境下请加贴左图所示的警告标志。
●请务必将连接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
