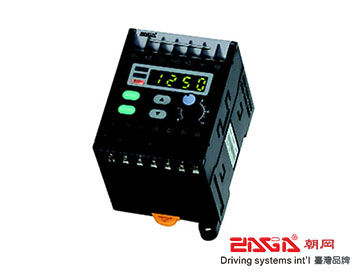

ZAGA朝岡冈—SKB系列内置式调速器的特点：
SKB系列电磁制动面板式调速器
■型号阵列表：
类别
SFB系列面板式驱动器
SKB系列内置式驱动器
电机功率
电源电压
220V
110V
15W
SFB15E
SFB15A
SKB200E
SKB200A
25W
SFB25E
SFB25A
40W
SFB40E
SFB40A
60W
SFB60E
SFB60A
90W
SFB90E
SFB90A
120W
SFB120E
SFB120A
200W
SFB200E
SFB200A
■性能参数表：
型号
SFB□□E
SFB□□A
安装方式
面板式
内置式
单相220V
单相110V
电源频率
50/60Hz
使用电机类型
FK系列调速电磁制动电机
运行电容
内置（内置于驱动器内）
外置（放置于电机包装内，需用户自行连接）
运动控制功能
面板或外接开关运转控制、调速、缓慢加速、缓慢减速、失电电磁制动停止
外接开关运转控制、调速、缓慢加速、缓慢减速、4段速、失电电磁制动停止
速度调节方式
面板“▲”、“▼”键；面板旋钮
面板“▲”、“▼”键；面板旋钮；0～10V模拟量
调速范围
90~3000 r/min。（用户可根据电机极数、电源频率、使用需要设定）
使用环境
环境温度：-10℃～+45℃（无结冰），环境湿度：85%以下（无结露）。

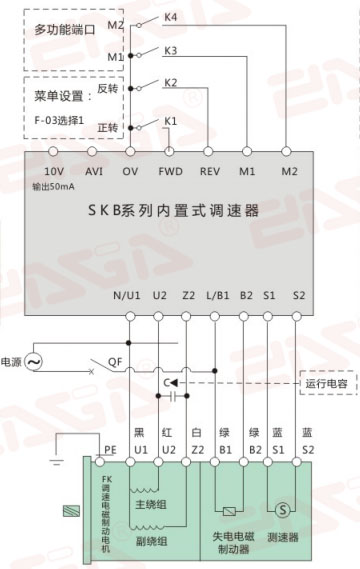

■SKB系列内置式电磁制动调速器接线图：
●QF断路器电流规格表：
电源电压必须与调速器电源电压规格一致。QF为断路器，在发生短路时保护调速器和调速电磁制动电机。
●运行电容C规格表：
6W
0.7μF/450V
2.5μF/250V
1μF/450V
4μF/250V
1.5μF/450V
6μF/250V
2.5μF/450V
10μF/250V
3.5μF/450V
14μF/250V
5μF/450V
20μF/250V
6μF/450V
24μF/250V
10μF/450V
40μF/250V
注：运行电容按电机型号配，放置于FK电机包装内。

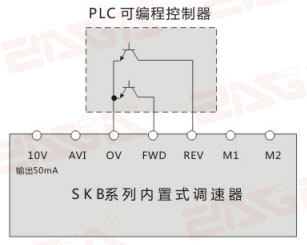

1）FWD、REV、M1、M2
控制端口采用PLC可编程控制器控制。
2）PLC输出方式；
NPN或漏型晶体管输出。

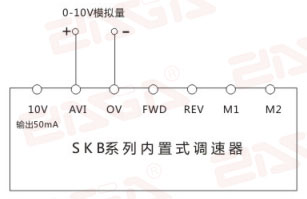

1）采用外部0~10V模拟量
控制电机速度。
2）菜单设置：
F-06设定值3，
外部0~10V模拟量控制。

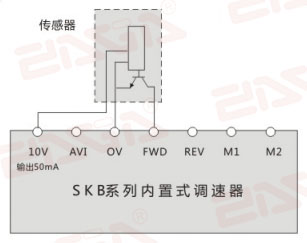

控制端口采接近开关，
光电开关等传感器控制。
2）开关输出方式：
三线式NPN晶体管输出。

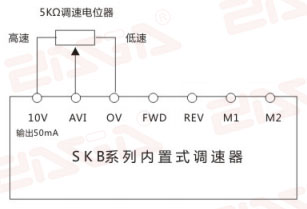

1）采用外接调速电位器控制电机速度。
●请勿在爆炸性环境、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动，过度冲击。
●电机在正常运转状态下，有时电机外壳表面的温度可能超过70℃，
因此在可能触及电机的环境下请加贴左图所示的警告标志。
●请务必将连接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
