首页>性能与产品介绍>SRC斜齿轮减速马达>SRC斜齿轮减速器性能与产品介绍

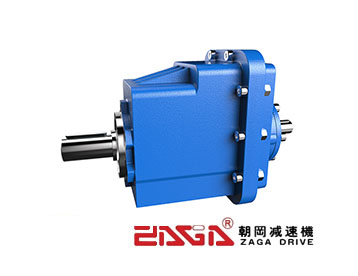

产品名称： 轴输入B14形式法兰安装斜齿轮减速器

型号规格： SRCZ..HS

基本参数： 功率范围：0.12~4KW

安装方式： 法兰安装

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明
  •
    技术特征
        SRC斜齿轮减速器具有高度模块化的设计特点。可分别与普通IEC、制动、防爆、变频、伺服等电机组合。本产品广泛用于纺织、食品、陶瓷、包装、物流、塑料等传动领域，可选用不同的法兰和底脚组建各种减速器的结构。


    产品特点
        SRC系列小型斜齿轮减速器共有4种机型号，功率0.12~4KW，速比两级3.66-54，三级46-398.25。最大扭矩120~500Nm。可根据用户要求进行任意组合（底脚、法兰）和多种安装位置的选择。
    ·使用磨削硬齿面斜齿轮；
    ·模块化，可组合多种结构形式；
    ·铝制箱体，重量轻；
    ·渗碳硬齿面，经久耐用；
    ·安装方式多样；
    ·设计精巧，结构紧凑，噪音小。

  • ■型号说明



    ①    SRC：减速器系列代号

    ②    1） 无代号表示底脚安装

            2） F：B5形式法兰安装

            3） Z：B14形式法兰安装

    ③    减速器规格号：01、02、03、04

    ④    1） B01、M01......表示底脚代号，无法兰

            2） I、II、III：B5形式输出法兰规格，默认 I 可以不写

    ⑤    1） IEC：输入法兰

            2） HS：轴输入

    ⑥    减速器传动比（i）

    ⑦    M1：安装方位，默认安装方位M1可以不写

    ⑧    电机接线盒位置，默认位置0°（R）可以不写

    ⑨    1） 无代号表示不带电机

            2） 电机型号或功率、极数

    ⑩    电压—频率

    ⑪    电机进线位置，默认位置S可以不写

    示例：SRC01B01 - P71B5 - 23.56

               SRCZ03 - HS - 6.31

               SRCF02III - P80B14 - 8.78 - 0.75KW - 4 - 220/380 - 50/E

    下单时请说明是否带电机，一般按不带电机供应。



    ■安装方位和接线盒位置

  •

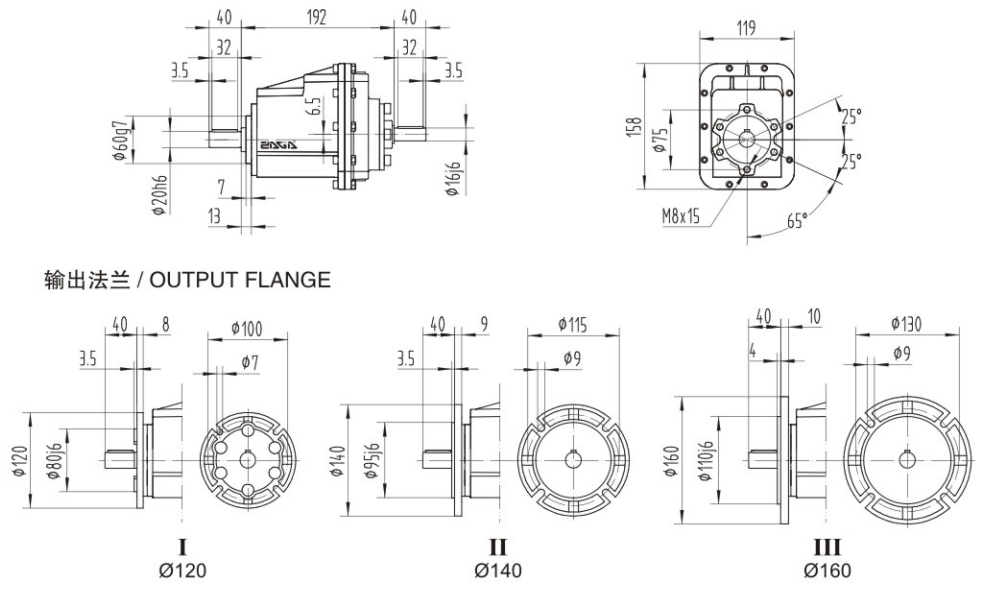

    ■外形尺寸图表

     SRCZ01..HS









  •

    ■润滑油添加量说明：

    减速器

    型号

    加注量

    M1

    M2

    M3

    M4

    M5

    M6

    SRC..01..

    0.4

    0.6

    0.4

    0.3

    0.3

    0.3

    SRC..02..

    0.5

    0.7

    0.5

    0.4

    0.4

    0.4

    SRC..03..

    0.8

    1.1

    0.8

    0.6

    0.6

    0.6

    SRC..04..

    1.2

    1.6

    1.0

    1.0

    0.9

    0.9

    表格规定的加注量为参考值，准确值的变化与传动比有关。SRC系列减速器在出厂前已加注了长寿命的润滑油，可长期使用，一般不需要换油。
