A系列变频器
特点:
○变频器与电机最佳匹配设计。
○人性化自定义显示,显示直观,调整方便。
○领先的 IGBT 4 代变频驱动技术,电机温升低、节能、噪音小。
○双模拟量输入及专利的函数运算,可实现多台电机联动运转,每台电机均可微调速度。
○内置电磁制动电机专用控制端口及菜单,方便驱动电磁制动电机。
○可用PLC晶体管高速脉冲 0~1KHz 直接控制变频器输出频率,调整电机速度。
○优化的大散热器结构设计,温升低,可靠性高,寿命长。
○直观、方便、安全、可靠的配线结构,令配线更人性化。
0.25~22KW 变频器系列
●变频器与电机最佳匹配设计。
●领先的IGBT4代变频驱动技术。
●超小体积、超长寿命。
●多台电机联动运转,每台速度微调。
●方便驱动电磁制动电机。
●PLC 0~1KHz 高速脉冲调速功能。
●隔离型 RS-485 通讯和菜单设置软件。
●人性化自定义显示,配有 DF48、DF50数显面板,调速方便直观。
产品特色
●集成本公司最专业的精密电机制造技术和领先的电机驱动技术,满功率满载设计,保证变频器与被驱动电机最佳匹配性,最大限度地发挥电机驱动力,同时可靠、安全驱动电机,确保电机安全工作不烧坏,避免大马拉小车,小车配大马,浪费资金,浪费电力。
●采用最新技术的 IGBT 4 代软化的导通、关闭技术,即使在高开关速度下 dv/dt 均很低,降低变频器工作时发出的高次谐波电压值。高次谐波电压越高,对周围电气设备干扰越大;高次谐波电压加速电机绝缘老化,缩短电机使用寿命;高次谐波电压增加电机对地漏电流,造成设备漏电。

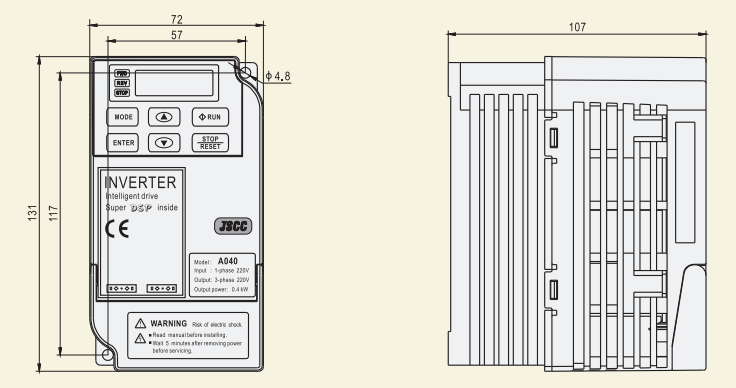

●A040 0.4KW 尺寸仅:72×131×107(厚度)
●C300 3KW 尺寸仅:113×131×139(厚度)
●同时A、B、C系列产品均采用相同的高度尺寸,便于用户整齐排列于电控箱内,方便布线,整齐美观。
●电子产品的寿命与温度关系最大,安规设计标准告诉我们,温度每降低10度,电子产品的寿命将延长一倍,由于采用领先的 IGBT 4 代变频驱动技术,变频器内主要发热源 IGBT 开关损耗和导通损耗较小,变频器发热小,同时配合整体铝合金散热结构,并将散热器直接作为变频器底座,与空气直接接触,有效散热面积更大,实测变频器内部温度降低10度以上,变频器寿命大幅度提高。
●双模拟量输入及专利的函数运算,可通过外接调速电位器同时联动调高、调低多台电机转速,并可根据生产需要设定函数E、F值,独立微调每台电机的速度,满足生产工艺要求。
●由于电磁制动电机对控制时序要求较严格,若用户设计时序不合理,极易损坏电机或变频器,内置电磁制动电机专用控制端口及菜单,用户无需复杂的调试即可控制好电磁制动电机,免除复杂的调试和风险。
●传统的 PLC 控制变频器的方法为:模拟量控制,但一般 PLC 主机均不标配模拟量输出端口,用户需单独再购买模拟量扩展模块,成本高、体积大,但 PLC 主机均标配有高速脉冲输出端口,因此变频器有 PLC 0~1KHz 高速脉冲调速功能即可方便、低成本实现 PLC 对变频器的控制。
●全系列产品均标配隔离型 RS-485通讯,Modbus协议,满足总线应用。
●隔离型设计可靠性高,满足工业强干扰恶劣环境的要求。配有电脑菜单设置软件,用户可用电脑修改变频器菜单,批量下载设置菜单,调高效率,方便调试。
●传统的变频器调速仅显示输出频率,但用户根本无需知道输出频率,其需要知道的是对应的工艺参数,例如:输送带的速度835.8mm/秒。人性化自定义显示,可满足用户直观实用的显示需求,
●传统的变频器采用拔屏设计,即将变频器菜单设置控制面板拆下安装于设备电控箱上,让用户操作使用,由于该控制面板具有菜单设置功能,因此极易造成用户错误操作,误修改菜单,造成设备人为故障,增加设备厂商售后服务成本,同时面板上用户用不到的按键太多,用户员工培训管理复杂。特为方便用户操作而量身定做的 DF48、DF50 数显面板,更实用、更方便。
◆型号阵列表:
系列
型号
主要参数
输入电源
电机功率
电机电压
A系列
A025
单相220V 50/60Hz
0.25KW
三相220V
A040
0.4KW
◆型号命名方法:
◆外形图:
0.25~22KW变频器型号参数表
名称
变频器
B系列
C系列
D系列
外形/质量
质量:0.8Kgs
质量:1.6Kgs
质量:3.5Kgs
质量:6.5Kgs
B075
B150
B220
C075
C150
C220
C300
D400
D550
D750
D1100
D1500
D1850
D2200
输入电源电压
三相380V 50/60Hz
输入电源电流A
2
3
5
8
10
16
20
32
40
50
63
适配电机电压
三相380V
适配电机功率 KW
0.25
0.4
0.75
1.5
2.2
4
5.5
7.5
11
15
18.5
22
电机电流A
1.1
1.8
3.4
6.4
8.6
3.6
6.7
8.7
11.6
15.4
22.6
30.1
35.9
42.5
多功能输入端口数量
6
多功能继电器输出端口数量
1
多功能晶体管输出端口数量
0
模拟量输入端口数量
模拟量输入端口类型
0-10V
0-10V 0-20mA 4-20mA
模拟量输出端口数量
模拟量输出端口类型
--
能耗制动电阻端口
×
√
能耗制动电阻参数
200Ω/200W
100Ω/500W
47Ω/1000W
直流母线端口
智能驱动功能
电磁制动电机控制功能
0-1KHz脉冲调速功能
自定义显示功能
RS-485通讯
高速计数功能
PLC自动运转功能
PID功能
摆频功能
防护等级
IP20
使用环境
温度:-10℃~+45℃(无冻结); 湿度:85%以下(无结露)
●请勿在爆炸性华景、易燃性气体环境、腐蚀性环境以及容易沾上水的场所或可燃物周围使用。
●避免连续振动,过度冲击。
●请务必将接地端子接地。
●安装、连接、检查等作业须由专业技术人员进行。
●使用环境:
环境温度:-10℃~+45℃(无结冰);
环境湿度:85%以下(无结露)。
