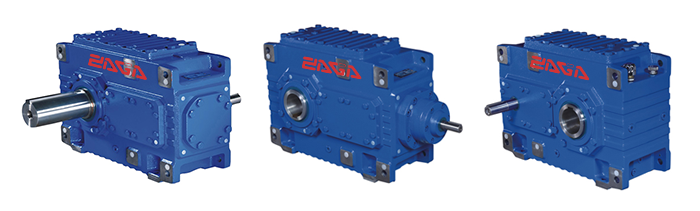

产品名称： B系列大功率减速机

型号规格： 3~26型

基本参数： 传动级数：1~4级

安装方式： 卧式/立式

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明

  •   B系列大功率减速机是全新型硬齿面减速机产品，具有大转矩范围，采用单元结构模块化设计，可卧式安装也可立式安装。有实心轴、空心轴和收缩盘空心轴输出，应用范围广；齿轮采用高强度优质合金钢渗碳淬火，具有高效率、高寿命、运行噪音低、可靠性高等优点。



    H、B系列大功率减速机的性能特点



    （1）H、B齿轮箱采用通用设计方案，可按客户需求变形为行业专用的齿轮箱。
    （2）实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
    （3）采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮采用先进的磨齿工艺，使整机的温升、噪音降低、运转的可靠性得到提高，传递功率增大。
    （4）输入方式：电机连接法兰、轴输入。
    （5）输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
    （6）安装方式：卧式、立式、摆动底座式、扭力臂式。
    （7）H、B系列产品有1~26型规格，减速传动级数有1~4级，速比1.25~450，和K、R、F系列组合得到更大的速比。
  • 速比范围：5～400
    扭矩范围：5.8～900 kNm
    功率范围：2.8～3000kW

    型号命名介绍：

    B2SH4、B2SH5、B2SH6、B2SH7、B2SH8、B2SH9、B2B2SH10、B2SH11、B2SH12、B2SH13、B2SH14、B2SH15
    B2SH16、B2SH17、B2SH18
    B3SH4、B3SH5、B3SH6、B3SH7、B3SH8、B3SH9、B3SH10、B3SH11、B3SH12、B3SH13、B3SH14、B3SH15、B3SH16、B3SH17、B3SH18、B3SH19、B3SH20
    B4SH5、B4SH6、B4SH7、B4SH8 、B4SH9、B4SH10、B4SH11、B4SH12、B4SH13、B4SH14、B4SH15、B4SH16、B4SH17

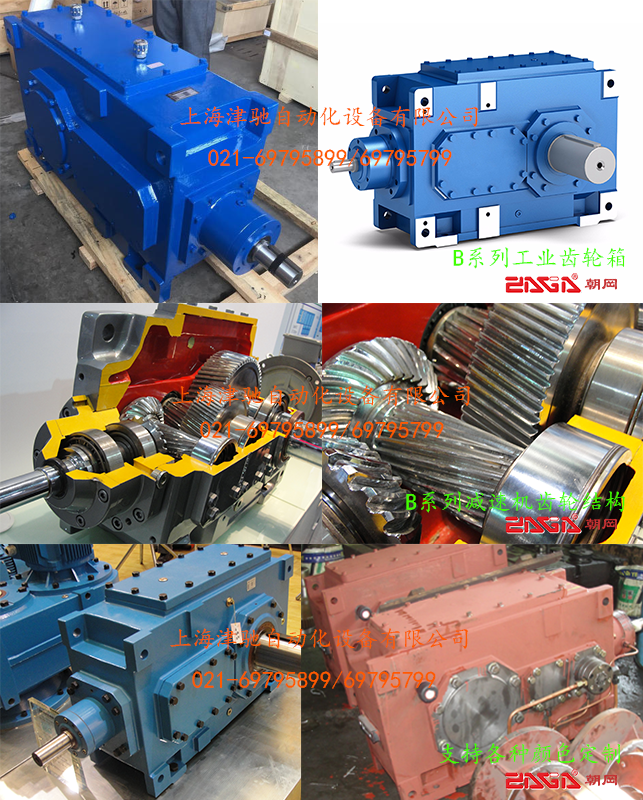

  • B系列工业齿轮箱-大功率减速机

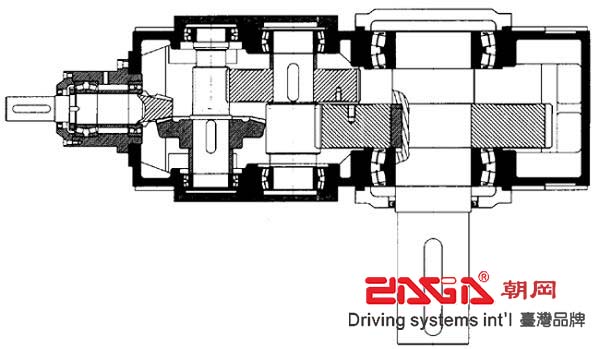

  • H、B系列大功率减速机结构图：



    H、B系列工业齿轮箱重量表：

    型号

    m(kg)

    型号

    m(kg)

    H2-6

    355

    B2-6

    410

    H2-8

    590

    B2-8

    700

    H2-10

    960

    B2-10

    1155

    H2-12

    1615

    B2-12

    1910

    H2-14

    2430

    B2-14

    2725

    H3-6

    365

    B3-6

    380

    H3-8

    625

    B3-8

    635

    H3-10

    1020

    B3-10

    1020

    H3-12

    1675

    B3-12

    1730

    H3-14

    2490

    B3-14

    2615

    H4-8

    645

    B4-6

    385

    H4-10

    1010

    B4-8

    655

    H4-12

    1725

    B4-10

    1025

    H4-14

    2600

    B4-12

    1750





    B4-14

    2605
