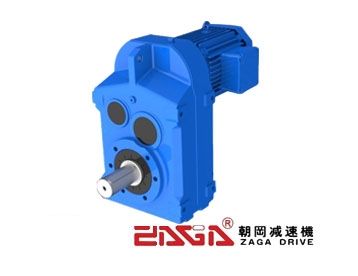

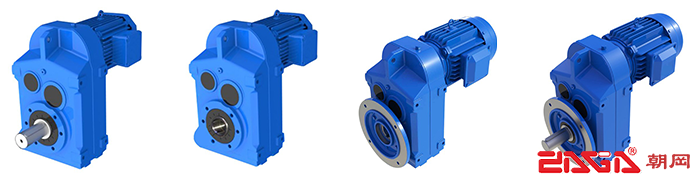

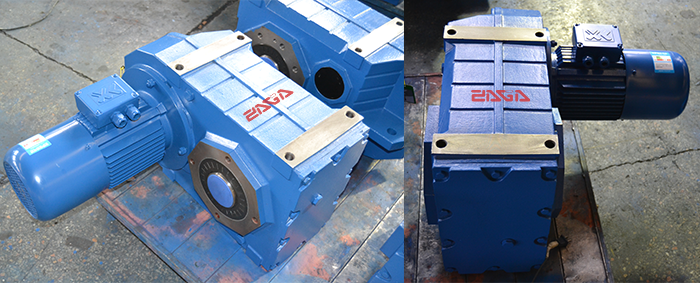

产品名称： F系列平行轴斜齿轮减速机

型号规格： 37、47、57、67、77、87、97、107、127、157

基本参数： 传动比：3.77~276.77

安装方式： 底脚安装

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明

  • ■ F系列平行轴斜齿轮减速机的产品说明：

      ZAGA朝岡团队深耕技术、创新求精所生产制造出来的平行轴斜齿轮减速机也称为平行轴硬齿面减速机，属于中大型齿轮减速传动装置。由于减速机的出力轴与电机出力轴在同一方向上且平行，齿轮咬合主要通过斜齿轮传动，故称为平行轴斜齿轮减速机，平行轴减速机配上电机以后，通过齿轮传动达到减少输出转速，从而增大电机的输出转矩，驱动更大负载的物体。

    ■ F系列减速机可与异步电机、制动电机、变频电机、变频制动电机、多级(双速)电机、高效电机、防爆电机、力矩电机、伺服电机等组合安装使用。

    ■ F系列平行轴斜齿轮减速电机的输出转数计算公式：
      滚筒输送线计算：例如 输送480Kg，物流滚筒直径50mm，运输速度150mm/s，公式是[150mm×60s=9000mm(9m)]÷[3.14(圆周率)×0.05m(滚筒直径50mm)=0.157m]=输出转数。
      螺杆输出线计算：例如一分钟要走2600mm，螺杆的导距10mm，那么公式是：2600mm÷[10mm(螺杆的导距)×2(乘以2是因为导距有两面得出螺距)=20mm(一圈走20mm)]=输出转数

    ■ F系列减速机的减速比计算公式：
      6P电机输入转数930÷（机器所需每分钟输出转数）=减速比
      4P电机输入转数1400÷（机器所需每分钟输出转数）=减速比
      2P电机输入转数2800÷（机器所需每分钟输出转数）=减速比
      伺服电机额定转数÷（机器所需每分钟输出转数）=减速比
      变频电机额定转数÷（机器所需每分钟输出转数）=减速比

    ■ F系列平行轴减速电机功率计算公式：
      首先需要把设备所需的负载扭矩算出，例如负载2000公斤×0.98=输出扭矩N.m（比如2000N.m），再计算出一分钟需要的输出转数（140rpm/min）。然后输出扭矩2000N.m÷输出转数140rpm/min÷6.8（1KW电机扭矩）=1.5KW电机功率（那么可以选择1.5KW以上的电机功率）

    ■ 计算F系列减速机的输出扭矩：
      首先确定电机功率（例如4KW）×6.8（1KW电机的扭矩）×减速比×减速机传动效率（四大系列减速机的传动效率为97%，NMRV减速机传动效率70%，齿轮减速马达传动效率93%）=减速电机输出扭矩。
      伺服电机额定扭矩×减速比×传动效率=减速电机输出扭矩
      选型时还须注意设备的运作方式，平移只要负重KG的十分之一扭矩，倾斜和上下运作的，选择的扭矩必须大于负重KG。

    （需要选型的用户可加微信18916585172，我们工程师将为您提供技术支持。）

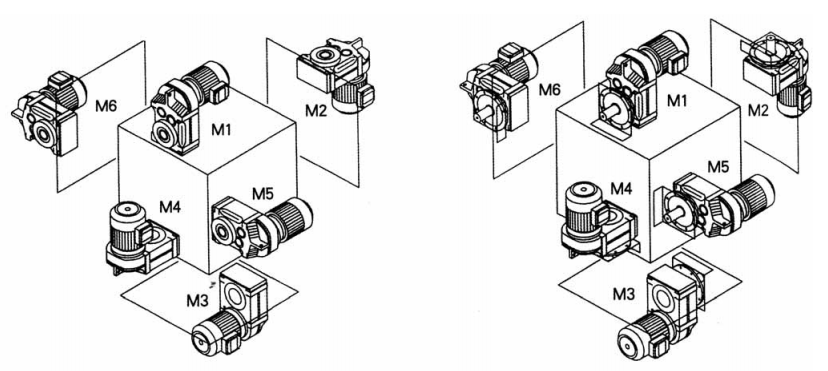

    ■ F系列减速电机的安装方式：



  • ■ F系列平行轴斜齿轮减速电机的技术参数：
      输入功率范围： 0.12～200kW
      输出转矩： 3.5~21700Nm
      F系列减速箱速比范围： 3.77～276.77
      输出轴方式： 实心轴
      减速机安装方式： 底脚安装、
      平均效率：二级97.68%、三级95.36%



    F系列减速机平行输出、结构紧凑、传递扭矩大、工作平稳、噪音低、寿命长。



    F系列平行轴斜齿轮减速机的参数表：

    型号规格 F37 F47 F57 F67 F77 F87 F97 F107 F127 F157
    输入功率 0.18-3 0.18-3 0.18-5.5 0.18-5.5 0.37-11 0.75-22 1.1-30 2.2-45 7.5-90 11-200
    减速比 3.81-128.51 5.06-189.39 5.18-199.74 4.21-228.99 4.3-281.71 4.2-271.92 4.68-276.64 6.2-255.25 4.63-172.33 12.07-270.18

    最大容许转矩

    		 200 400 600 820 1500 3000 4300 7840 12000 18000
    重量 13 18 34 55 90 150 260 402 700 950

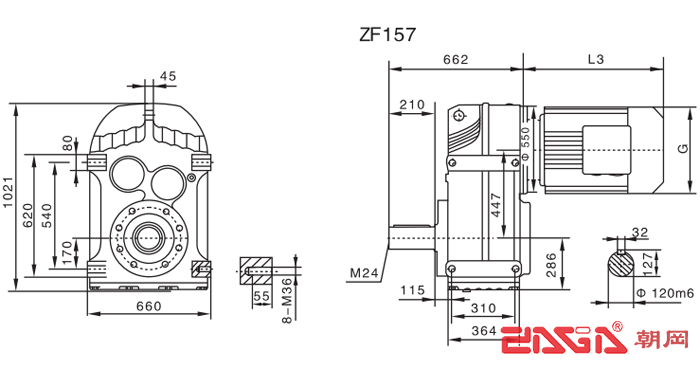

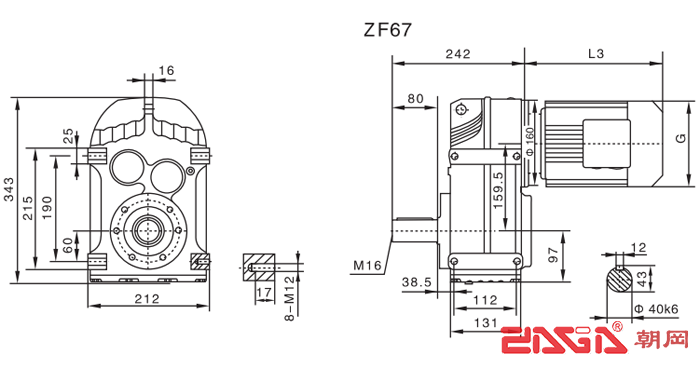

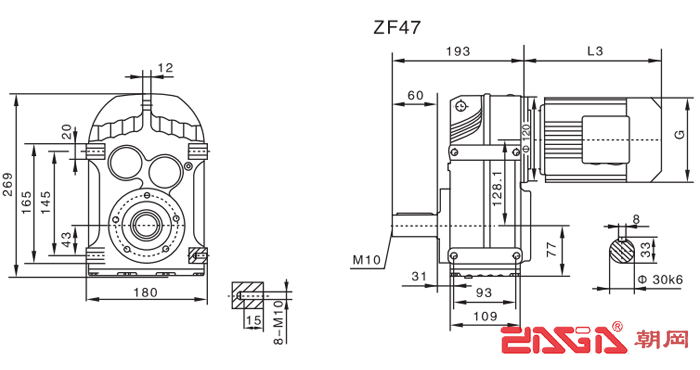

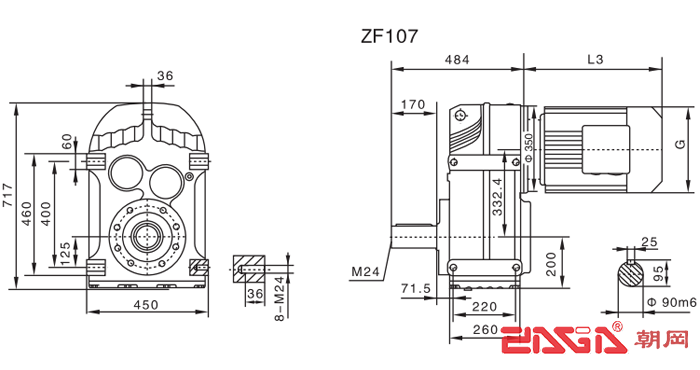

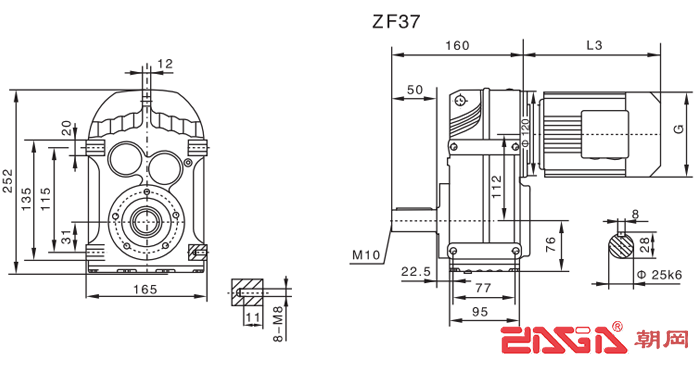

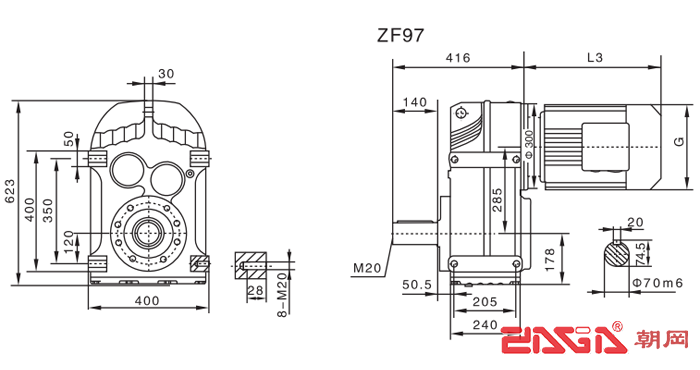

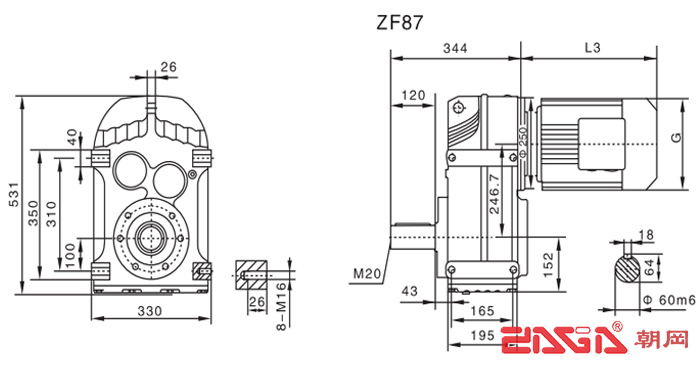

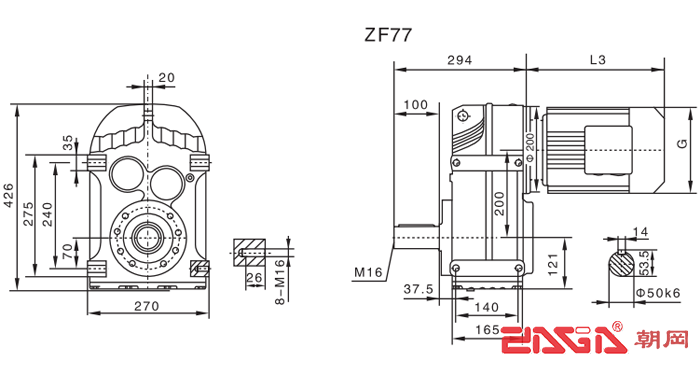

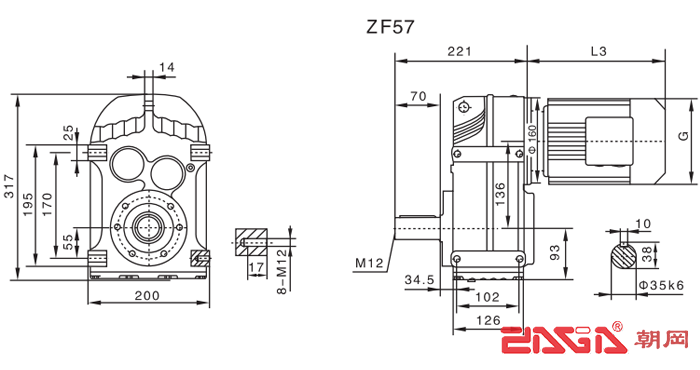

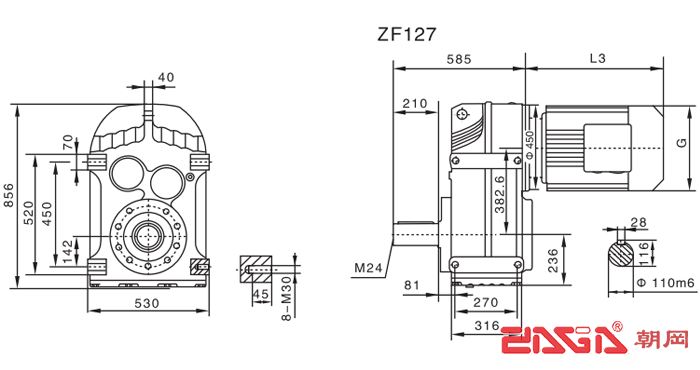

  • F系列平行轴斜齿轮减速电机的外形尺寸图纸

  •

        F系列平行轴斜齿轮减速电机，采用优化设计，减速器中心距呈平行布置，具有体积小、重量轻、传递扭矩大、起动平稳、低损耗、输入输出灵活、正反转启动等特点，非常适合安装空间受限制的情况下使用。能与多种减、变速机组合。



        ZAGA朝岡减速机十多年来从未间断地为全国各行业领域的起重机械提供传动技术，为提升港口、冶金、电力、采矿、有色、建筑建材等行业的物料搬运效率提供灵活、可靠的传动技术与服务。
        从通用桥、门式起重机、轻小型起重机，到塔式起重机、门座式起重机、集装箱岸桥起重机，无论何种应用场合，朝冈致力于为客户提供全方位的驱动方案，这不仅体现在我们设计和生产匹配起重机械所有运行机构的通用型产品，还体现在我们为起重设备设计的专用产品。

    F系列减速机的应用案例

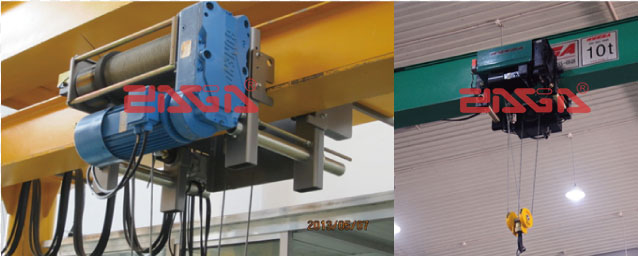

    轻小型起重机
    5t/10t电动葫芦：F系列平行轴斜齿减速电机+高性能矢量变频器，开环矢量控制，满负载最低可0.5Hz稳定起升、下降。
