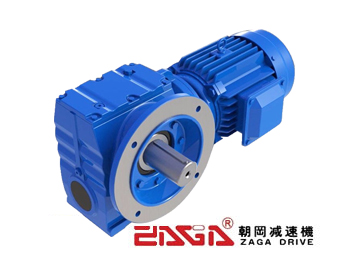

产品名称： SF法兰安装斜齿轮—蜗轮蜗杆减速电机

型号规格： 37、47、57、67、77、87、97

基本参数： 传动比：6.8~288

安装方式： 法兰轴安装

  • 产品性能
  • 规格参数
  • 实际应用
  • 备注说明

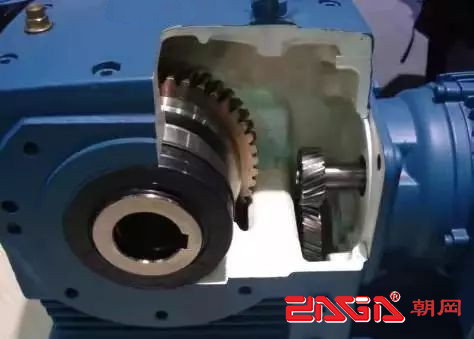

  •   SF系列蜗轮蜗杆减速机采用了斜齿轮和蜗轮蜗杆组合，法兰安装和实心轴输出的形式，使结构更加合理化，它比单级蜗轮蜗杆传动具有更高的传动效率和承载能力，而且在结构布局上缩小了空间体积，同时在相近体积条件下，能获得更有利于传动比，更有利于设备的配置，该机能与各种减量，变速机组合，满足不同条件要求的场所。

    机械设备所需SF系列减速机输出转数计算公式：
      滚筒输送线计算：例如 输送480Kg，物流滚筒直径50mm，运输速度150mm/s，公式是[150mm×60s=9000mm(9m)]÷[3.14(圆周率)×0.05m(滚筒直径50mm)=0.157m]=输出转数。
      螺杆输出线计算：例如一分钟要走2600mm，螺杆的导距10mm，那么公式是：2600mm÷[10mm(螺杆的导距)×2(乘以2是因为导距有两面得出螺距)=20mm(一圈走20mm)]=输出转数

    SF系列减速机减速比计算公式：
      6P电机输入转数930÷（机器所需每分钟输出转数）=减速比
      4P电机输入转数1400÷（机器所需每分钟输出转数）=减速比
      2P电机输入转数2800÷（机器所需每分钟输出转数）=减速比
      伺服电机额定转数÷（机器所需每分钟输出转数）=减速比
      变频电机额定转数÷（机器所需每分钟输出转数）=减速比

    SF系列蜗轮蜗杆减速电机选型资料没有需要的输出转数：
      当选型资料找不到所需要的输出转数时（因为选型资料的参数都是用4P电机1450转计算的），可以用2P电机（或者6P电机960转）也就是2800转÷减速比=减速机最终输出转数（2P/4P/6P电机安装尺寸都是一样的，8P电机尺寸稍微大一些）。
      当选型资料找不到所需要的输出转数时也可以选用变频电机调速，变频电机调速可以达到精准的输出转数，需要多大，调多大。
      选型时还需注意安全系数，安全系数低，也就是齿薄，容易磨损，减速比越大，齿越薄。减速比一定要大的，建议选用两个减速机组合。

    计算SF系列减速电机功率的公式：
      首先需要把设备所需的负载扭矩算出，例如负载2000公斤×0.98=输出扭矩N.m（比如2000N.m），再计算出一分钟需要的输出转数（140rpm/min）。然后输出扭矩2000N.m÷输出转数140rpm/min÷6.8（1KW电机扭矩）=1.5KW电机功率（那么可以选择1.5KW以上的电机功率均可）

    计算SF系列减速电机的输出扭矩：
      首先确定电机功率（例如4KW）×6.8（1KW电机的扭矩）×减速比×减速机传动效率（四大系列减速机、TKM系列、TRC系列的传动效率为97%，NMRV减速机传动效率70%，齿轮减速马达传动效率93%）=减速电机输出扭矩。
      伺服电机额定扭矩×减速比×传动效率（四大系列减速机效率为97%，NMRV减速机传动效率60%，齿轮减速马达传动效率93%）=减速电机输出扭矩
      选型时还须注意设备的运作方式，平移只要负重KG的十分之一扭矩，倾斜和上下运作的，选择的扭矩必须大于负重KG。
  • 减速机系列：斜齿轮蜗轮蜗杆减速机（S）
    安装结构：B5大法兰安装（F）
    减速机规格：37、47、57、67、77、87、97
    减速比范围：6.8-288
    功率范围：0.12 kW～22 kW
    输出转矩：11 N.m～4530 N.m

    S系列减速机的输入功率及许用扭矩表：


    机型号

    37

    47

    57

    67

    77

    87

    97

    结构形式

    S    SA    SF    SAF

    输入功率

    （KW）

    0.18~0.75

    0.18~1.5

    0.18~3

    0.25~5.5

    0.55~7.5

    0.75~15

    1.5~22

    传动比

    6.8~157.43

    7.28~201

    7.28~201

    7.56~217.41

    8.06~256.47

    7.88~288

    8.26~286.4

    许用转矩

    （N.m）

    90

    170

    300

    520

    1270

    2280

    4000

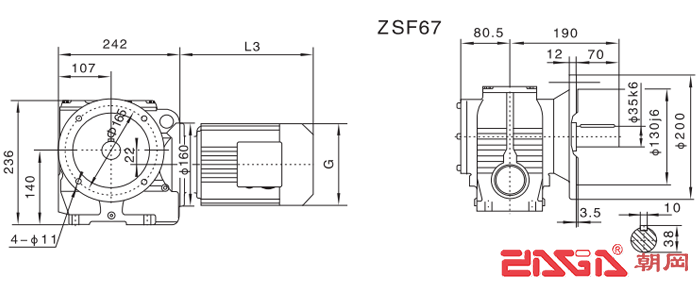

  • SF系列蜗轮蜗杆减速电机的2D尺寸图

  •   朝岡SF系列自锁减速机可匹配0.12KW-22KW之间的变频电机、刹车电机、防爆电机、伺服电机、交流电机、直流电机、三相电机、单相电机安装使用。

      SF37减速机、SF47减速机、SF57减速机、SF67减速机、SF77减速机、SF87减速机、SF97减速机


    SF系列蜗轮蜗杆减速电机的安装尺寸

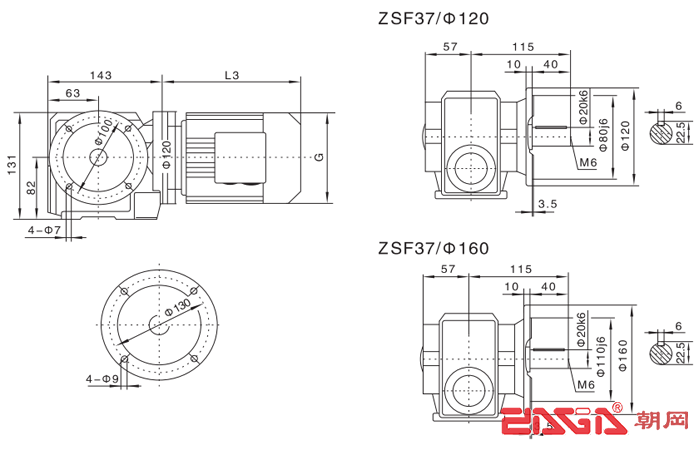

      SF37减速机尺寸：输出轴+键∅22.5（可定做），高143*宽172（带输出轴）*长143

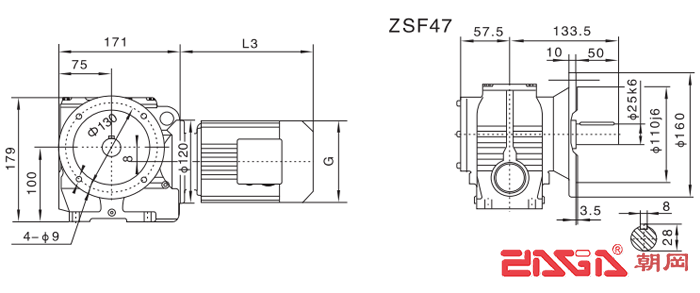

      SF47减速机尺寸：输出轴+键∅28（可定做），高165*宽191（带输出轴）*长171

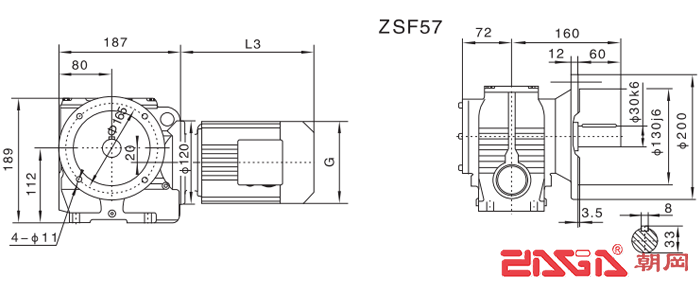

      SF57减速机尺寸：输出轴+键∅33（可定做），高189*宽232（带输出轴）*长187
      SF67减速机尺寸：输出轴+键∅38（可定做），高236*宽270.5（带输出轴）*长241

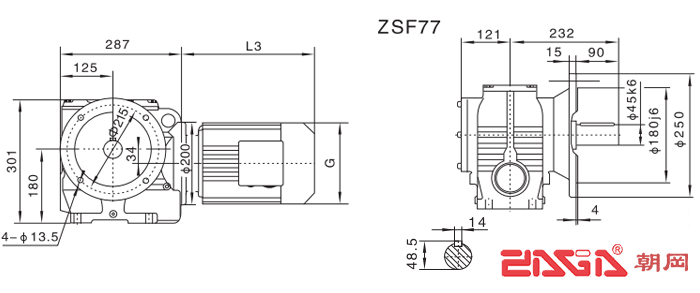

      SF77减速机 尺寸：输出轴+键∅48.5（可定做），高301*宽351（带输出轴）*长287

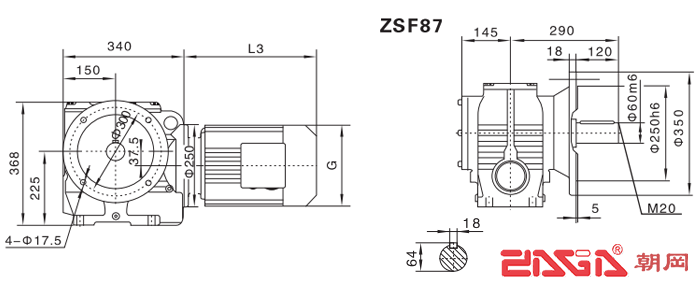

      SF87减速机尺寸：输出轴+键∅64（可定做），高368*宽432（带输出轴）*长340

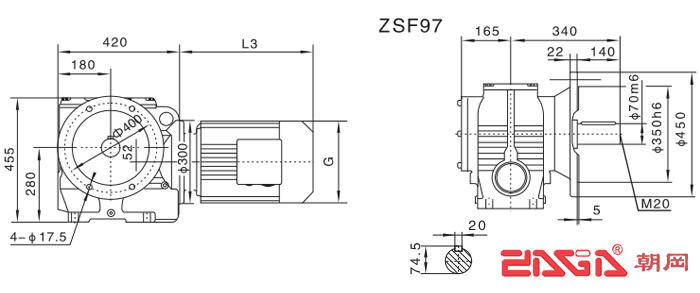

      SF97减速机尺寸：输出轴+键∅74.5（可定做），高455*宽500（带输出轴）*长420
