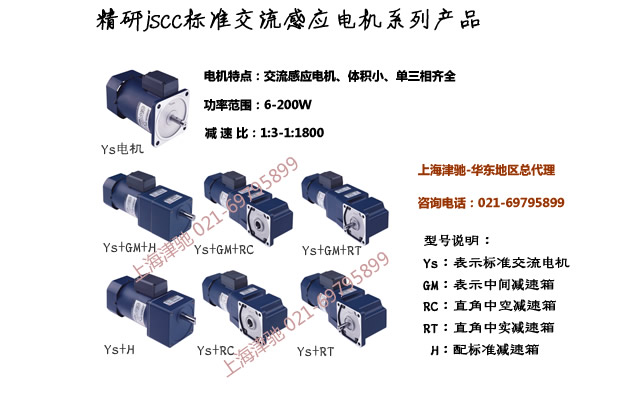

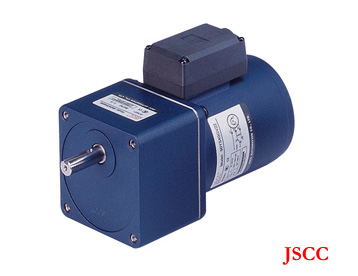

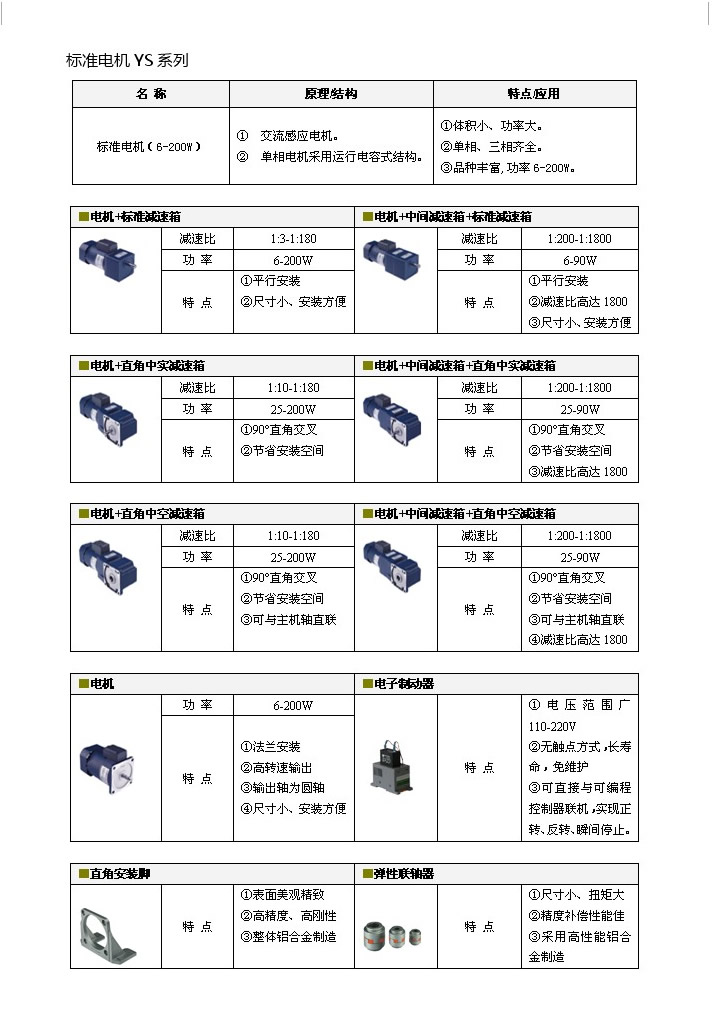

JSCC精研YS标准电机6W~200W

产品特点：

1、交流感应电机；

2、铝合金外壳全封闭结构；

3、额定运转为连续运转；

4、单相、三相齐全。单相电机采用电容运转感应电机，体积小，功率大、低噪音。

    电机功率：6W、15W、25W、40W、60W、90W、120W、200W

    电机机座：60mm、70mm、80mm、90mm、100mm

    电机出轴：G代表齿轮轴、D代表圆轴电机

    速比范围：1:3~180 (中间减速箱速比为1:10)

    电压范围：单相110V~220V、三相220V~380V

    可匹配减速箱类型：H标准减速箱、GM中间减速箱、RC直角中空减速箱、RT直角中实减速箱、HE标准减速箱(带耳型)

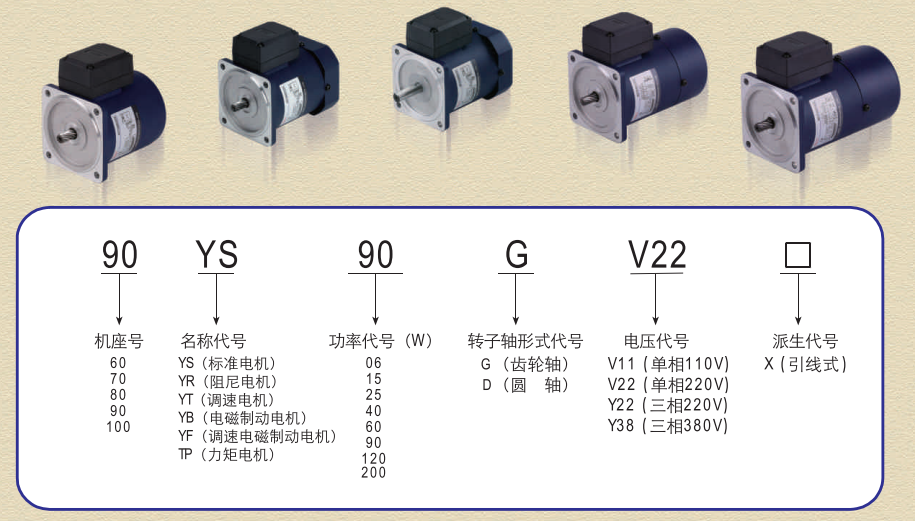

电机型号命名方法：

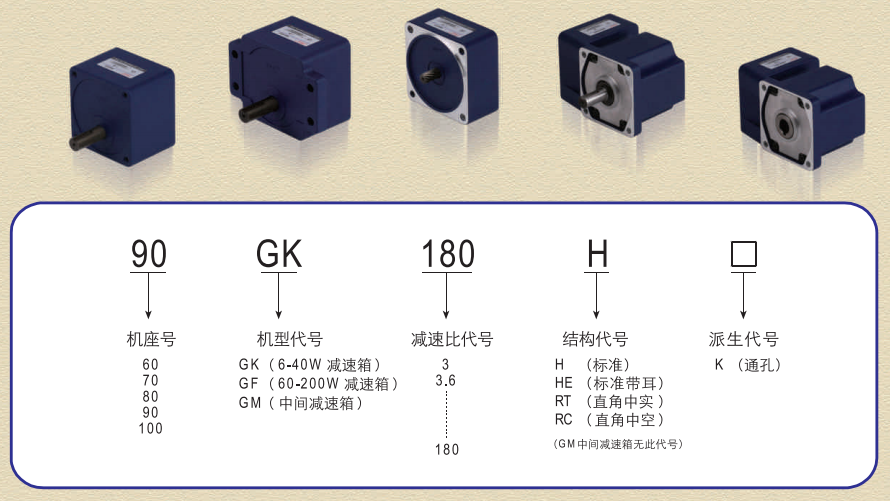

减速箱型号命名方法：

标准电机接线图：

顺时针旋转：将开关SW切换至CW时，则电机 做顺时针旋转。

■精研YS标准电机驱动控制方法：

●由开关、继电器控制

1）简易控制。

2）触点容量5A以上。

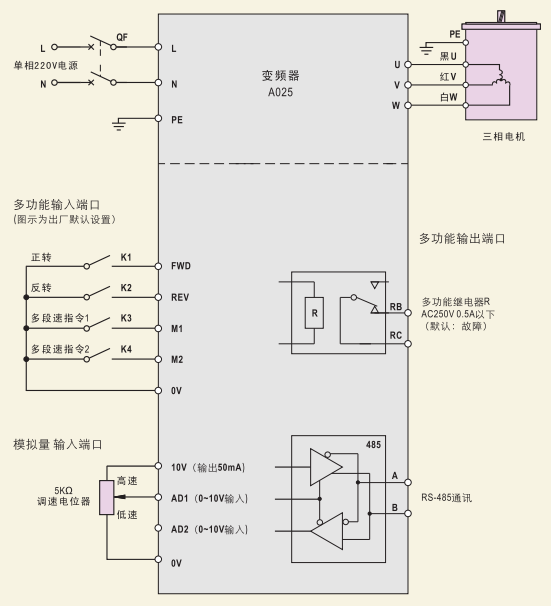

●由精研变频器A025控制

1）配合三相220V标准电机使用；

2）可实现模拟量或脉冲频率调速、多段速、快速停止；

3）可实现多台电机联动调速、每台电机独立微调速度；

4）可由RS-485通讯控制。

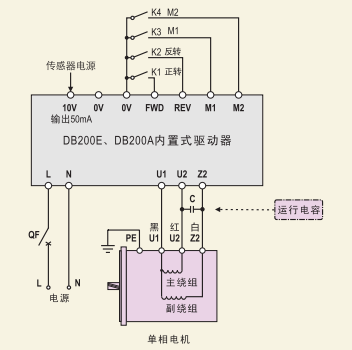

●由精研DB200E、DB200A内置式驱动器控制

1）无触点控制，长寿命，免维护；

2）可实现缓慢加速、缓慢减速、快速停止；

3）可由PLC或传感器直接控制。

●DF48、DF50数显面板

1）配合变频器使用；

2）可数字显示、控制电机运转及运转、停止。

●电位器套件，电阻值：5KΩ

1）配合变频器使用；

2）可实现多台电机同步运转，每台电机手动独立微调速度。

       AD1、AD2模拟量函数组合

       输出频率=AD1×［1+（AD2-E）×F］

       公式中E、F值可单独设定

精研感应电机型号查询：

60YS06GV11、60YS06DV11、60YS06GV22、60YS06DV22

70YS15GV11、70YS15DV11、70YS15GV22、70YS15DV22

80YS25GV11、80YS25DV11、80YS25GV22、80YS25DV22

80YS25GY22、80YS25DY22、80YS25GY38、80YS25DY38

90YS40GV11、90YS40DV11、90YS40GV22、90YS40DV22

90YS40GY22、90YS40DY22、90YS40GY38、90YS40DY38

90YS60GV11、90YS60DV11、90YS60GV22、90YS60DV22

90YS60GY22、90YS60DY22、90YS60GY38、90YS60DY38

90YS90GV11、90YS90DV11、90YS90GV22、90YS90DV22

90YS90GY22、90YS90DY22、90YS90GY38、90YS90DY38

100YS200GV11、100YS200DV11、100YS200GV22、100YS200DV22

100YS200GY22、100YS200DY22、100YS200GY38、100YS200DY38

减速箱型号

6W电机匹配减速箱：60GK□H、60GM10

15W电机匹配减速箱：70GK□H、70GM10

25W电机匹配减速箱：80GK□H、80GM10、80GK□RT、80GK□RC

40W电机匹配减速箱：90GK□H、90GK□RC、90GK□RT、90GM10

60W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10

90W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10

200W电机匹配减速箱：100GF□H、100GF□RC、100GF□RT
