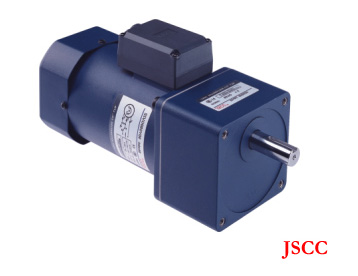

JSCC精研YF调速电磁制动电机 15W~200W

产品特点：

1、因配用调速控制器，可以获得广范围的变速(50Hz……90~1400转/分；60Hz……90~1600转/分)；

2、断电后即制动保持负载，内装失电电磁制动器，断电立即产生制动力保持负载；

3、可按需选择变速、电子制动、转换正.反转、缓慢加速、缓慢减速等多种 复杂的运转程序。

4、可直接输入模拟电压0~10V控制转速，便于与PLC联动。

结构原理：

内装速度反馈用测速器。内装失电电磁制动器。配套电子调速器实现闭环速度控制。关闭电子调速器电源，制动器衔铁释放同时弹簧使衔铁复位压紧摩擦盘，电机轴被摩擦盘抱住，制动保持负载。

基本参数：

功率范围：15W~200W

功率类型：15W、25W、40W、60W、90W、200W

电机机座：70mm、80mm、90mm、100mm

使用电压：单相110V~220V

电机出轴：G齿轮轴、D圆轴

速比范围：1:3~180 (中间减速箱速比为1:10)

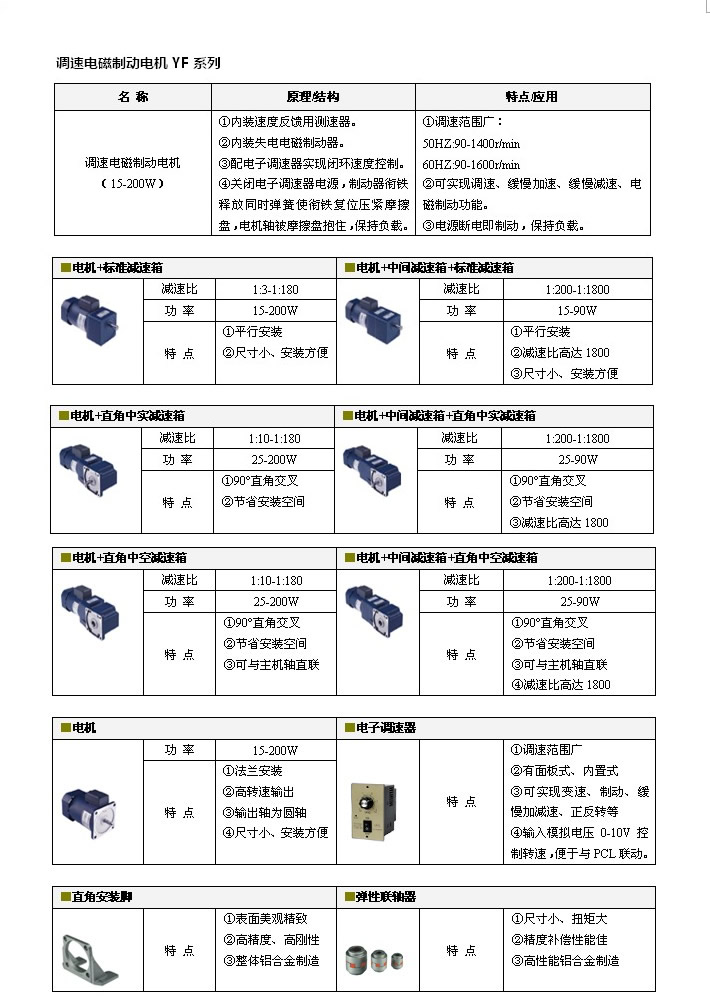

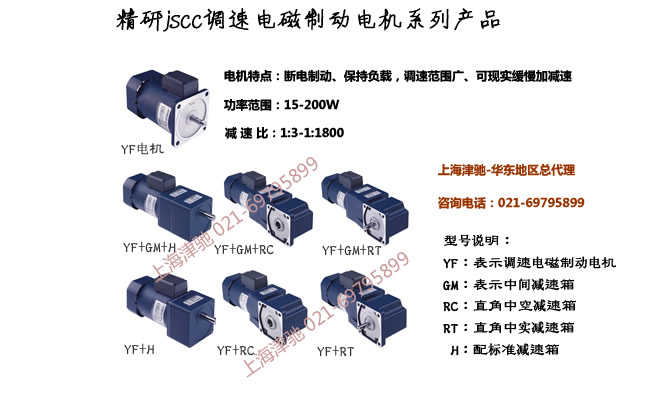

可配减速箱类型：H标准减速箱、GM中间减速箱、RC直角中空减速箱、RT直角中实减速箱、HE标准减速箱(带耳型)

调速器类型：

SPC1000A、SPC1000E、SNT1000A、SNT1000E、SPC2000A、SPC2000E、SNT2000A、SNT2000E

电机型号命名方法：

减速箱型号命名方法：

精研调速电机调速器选择 ；

精研新款调速器，功能更丰富，具有变频器功能。

■调速电磁制动电机驱动控制方法

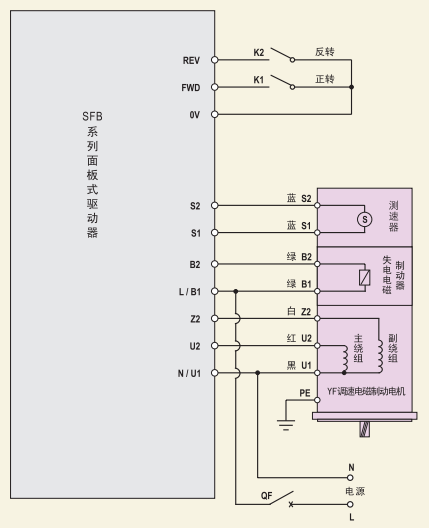

●SFB系列面板式驱动器

1）数显调速，自动倍率显示；

2）可实现缓慢加速、缓慢减速、失电电磁制动；

3）控制端口电气隔离，可由PLC直接控制；

4）内置运行电容；

5）电机堵转保护。

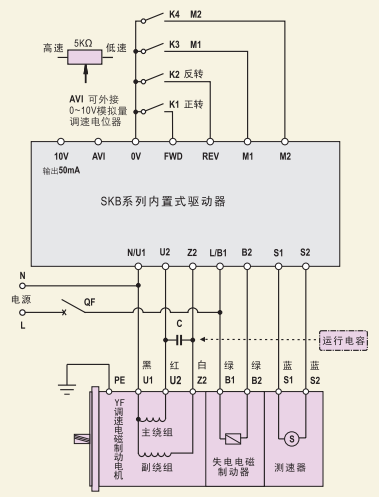

●SKB系列内置式驱动器

1）数显调速、多段速、自动倍率显示；

2）可实现缓慢加速、缓慢减速、快速停止、失电电磁制动；

3）0~10V模拟量控制或外接电位器调速；

4）控制端口电气隔离，可由PLC直接控制；

5）电机堵转保护。

●电位器套件，阻值：5KΩ

1）配合SKB系列内置式驱动器使用；

2）外接手动调节电机转速。

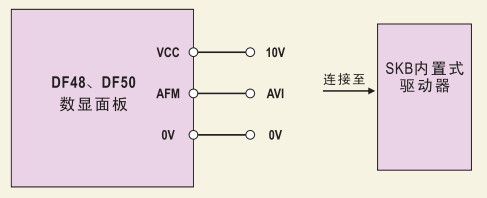

●DF48、DF50数显面板

1）配合SKB系列内置式驱动器使用；

2）可数字显示、控制电机转速及运转、停止。

调速器类型：

SPC1000A、SPC1000E、SNT1000A、SNT1000E、SPC2000A、SPC2000E、SNT2000A、SNT2000E

电机型号：

70YF15GV11、70YF15DV11、70YF15GV22、70YF15DV22

80YF25GV11、80YF25DV11、80YF25GV22、80YF25DV22

90YF40GV11、90YF40DV11、90YF40GV22、90YF40DV22

90YF60GV11、90YF60DV11、90YF60GV22、90YF60DV22

90YF90GV11、90YF90DV11、90YF60GV22、90YF90DV22

100YF200GV11、100YF200DV11、100YF200GV22、100YF200DV22

减速箱型号

15W电机匹配减速箱：70GK□H、70GM10

25W电机匹配减速箱：80GK□H、80GM10、80GK□RT、80GK□RC

40W电机匹配减速箱：90GK□H、90GK□RC、90GK□RT、90GM10

60W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10

90W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10

200W电机匹配减速箱：100GF□H、100GF□RC、100GF□RT
