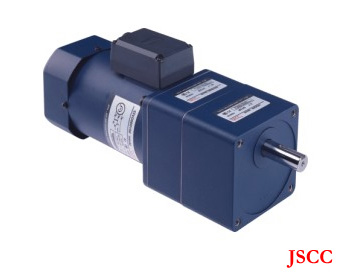

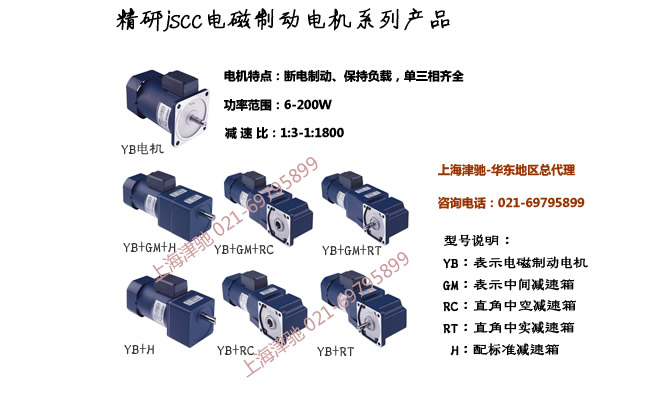

JSCC精研YB电磁制动电机 6~200W
基本参数:
电机功率:6W~200W
电压范围:单相110V~220V、三相220V~380V
电机机座:60mm、70mm、80mm、90mm、100mm
电机出轴:G代表齿轮轴、D代表圆轴电机
传动速比:标准减速箱1:3~180、中间减速箱1:10
可匹配减速箱类型:H标准减速箱、GM中间减速箱、RC直角中空减速箱、RT直角中实减速箱、HE标准减速箱(带耳型)

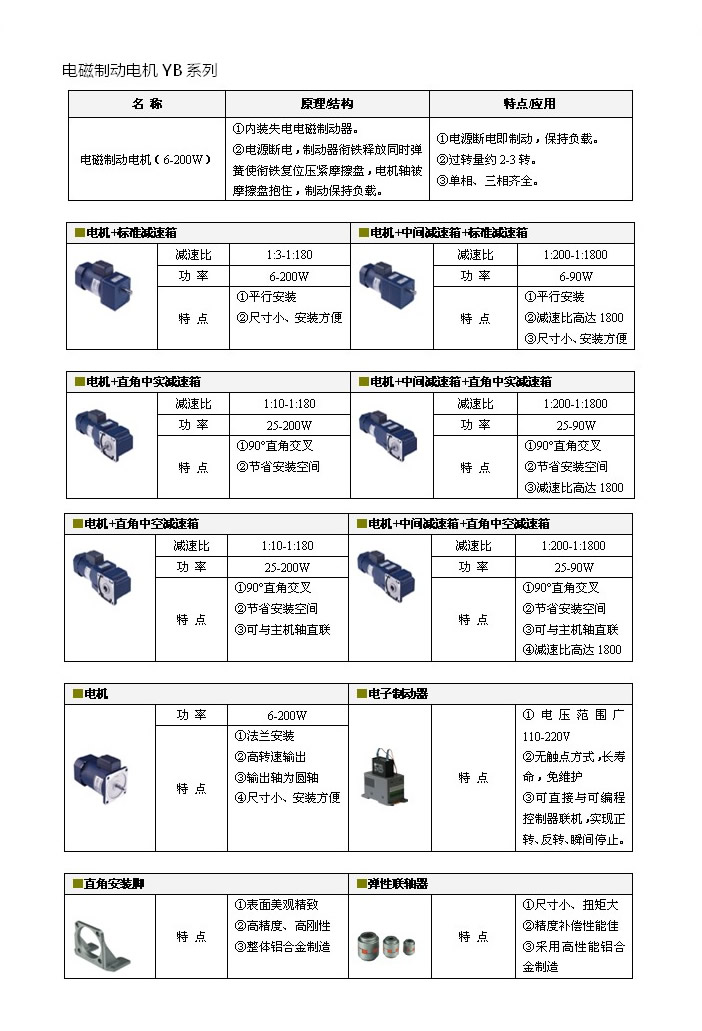

产品特点:
1、断电后即制动保持负载,内装失电电磁制动器、断电立即产生制动力保持负载;
2、制动速度快,过转量仅2~3转;
3、可实现复杂的瞬时正、反转,每分钟可以停止6次(停止时间必须保持3秒以上)。
电机型号命名方法:
减速箱型号命名方法:

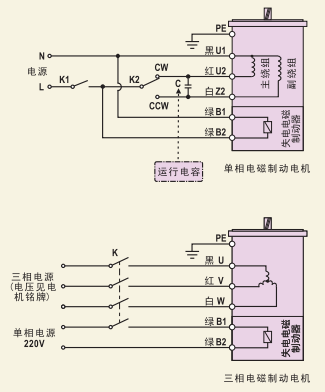

■电磁制动电机驱动控制方法
●由开关、继电器控制
1)简易控制。
2)触点容量5A以上。
①B1、B2请按图示由联动开关K控制,
请勿直接并联于电机主绕组上,
因为电机停止过程中,主绕组会短时间发电,
继续供电给B1、B2,造成制动器断电延时,
电机制动时间延长150毫秒以上。
②请勿使用固态继电器控制电机和制动器,
因为电机和制动器的工作电流很小,
易造成固态继电器压降过大,制动器B1、B2电压偏低,
制动器无法正常吸合,造成制动器无法脱开、松闸。

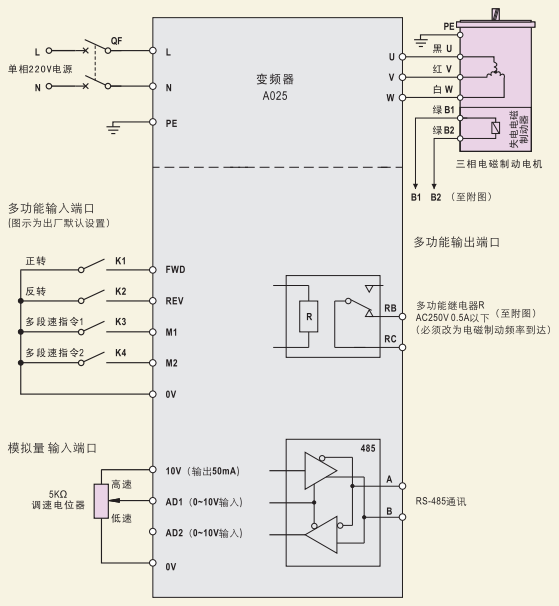

●由变频器A025控制
1)配合三相220V电磁制动电机使用;
2)可实现模拟量或脉冲频率调速、多段速、失电电磁制动停止;
3)可实现多台电机联动调速,每台电机独立微调速度;
4)可由RS-485通讯控制。
●附图(变频器控制三相电磁制动电机接线图)

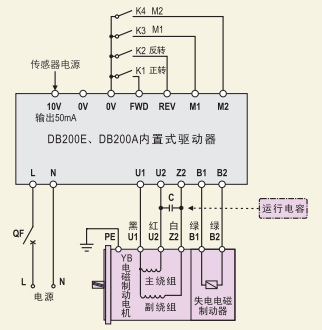

●由DB200E、DB200A内置式驱动器控制
1)无触点控制,长寿命,免维护;
2)可实现缓慢加速、缓慢减速、快速停止;
3)可由PLC或传感器直接控制。

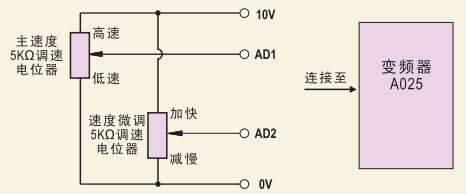

●电位器套件,电阻值:5KΩ
1)配合变频器使用;
2)可实现多台电机同步运转,每台电机手动独立微调速度。
AD1、AD2模拟量函数组合
输出频率=AD1×[1+(AD2-E)×F]
公式中E、F值可单独设定

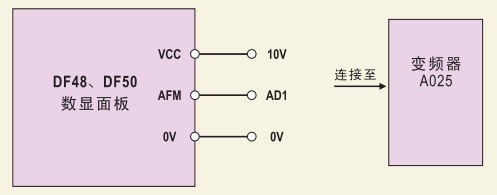

●DF48、DF50数显面板
2)可数字显示、控制电机转速及运转、停止。
制动电机型号查询:
60YB06GV11、60YB06DV11、60YB06GV22、60YB06DV22
70YB15GV11、70YB15DV11、70YB15GV22、70YB15DV22
80YB25GV11、80YB25DV11、80YB25GV22、80YB25DV22
80YB25GY22、80YB25DY22、80YB25GY38、80YB25DY38
90YB40GV11、90YB40DV11、90YB40GV22、90YB40DV22
90YB40GY22、90YB40DY22、90YB40GY38、90YB40DY38
90YB60GV11、90YB60DV11、90YB60GV22、90YB60DV22
90YB60GY22、90YB60DY22、90YB60GY38、90YB60DY38
90YB90GV11、90YB90DV11、90YB90GV22、90YB90DV22
90YB90GY22、90YB90DY22、90YB90GY38、90YB90DY38
100YB200GV11、100YB200DV11、100YB200GV22、100YB200DV22
100YB200GY22、100YB200DY22、100YB200GY38、100YB200DY38
减速箱型号:
6W电机匹配减速箱:60GK□H、60GM10
15W电机匹配减速箱:70GK□H、70GM10
25W电机匹配减速箱:80GK□H、80GM10、80GK□RT、80GK□RC
40W电机匹配减速箱:90GK□H、90GK□RC、90GK□RT、90GM10
60W电机匹配减速箱:90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10
90W电机匹配减速箱:90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10
200W电机匹配减速箱:100GF□H、100GF□RC、100GF□RT
