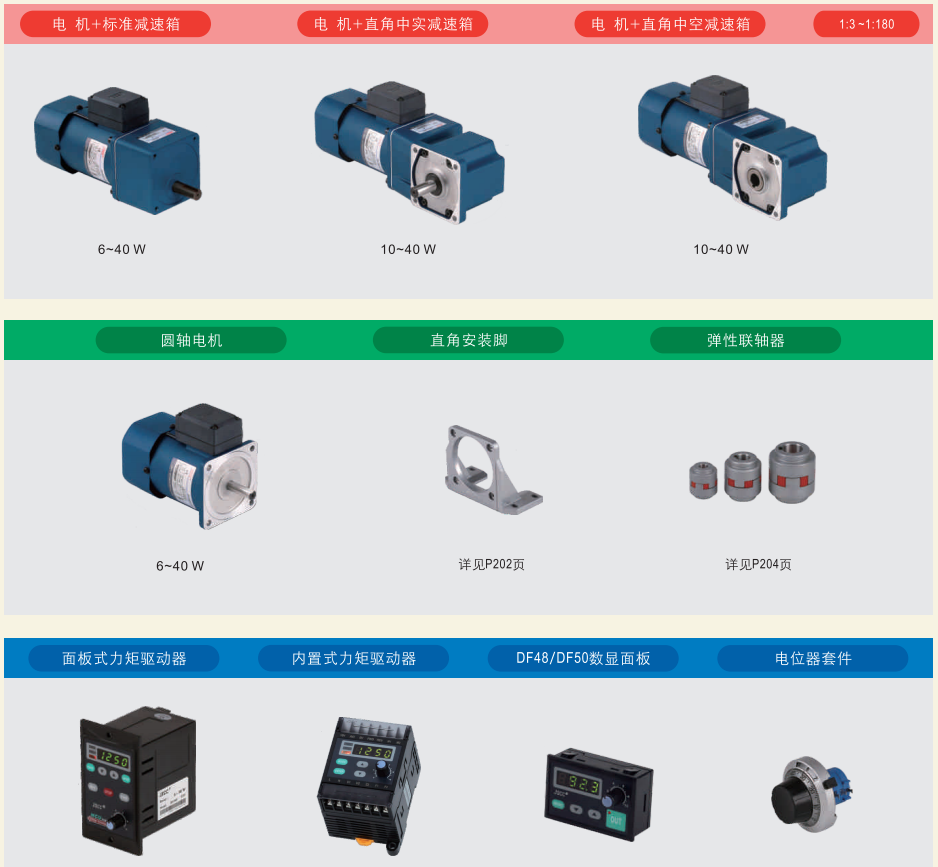

力矩电机系统构成

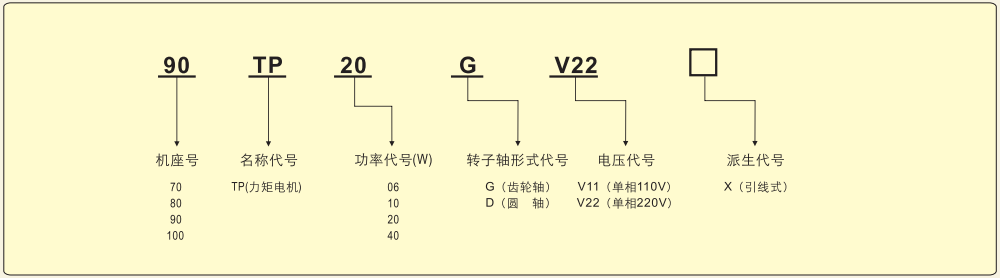

力矩电机的命名方法：

精研6~40WTP力矩电机产品介绍

基本参数：

功 率：6W~40W

机座号：70、80、90、100四种规格

传动比：1:3~180

电 压：单相110V、220V

电机出轴：G齿轮轴、D圆轴

可配减速箱：H标准减速箱、RC直角中空减速箱、RT直角中实减速箱

力矩电机的产品特点：

1、特殊的转矩特性。能输出教大的起动转矩并具有堵转特性，尤其是在低速运转或者堵转时，均可正常运转；

2、具有直流刹车特性，可通过与标准减速箱组合获得更大倍比的刹车转矩。

■力矩电机的特点/应用

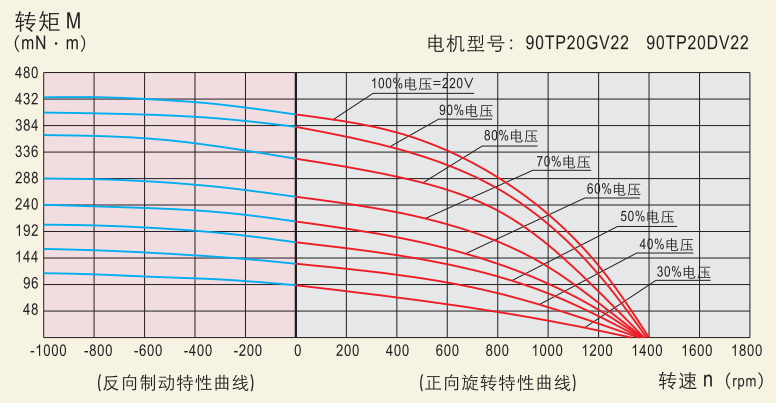

●输出转矩可调

配套力矩电机专用驱动器，改变力矩电机的输入电压，即可改变电机输出扭矩。

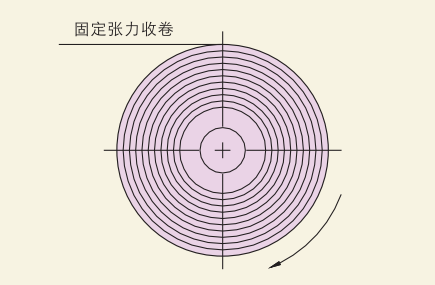

●适用于收卷

以恒定张力连续收卷，若收卷轴直径增大至2倍，则电机的输出转矩亦需增大至2倍，而电机转速则需减半，力矩电机可以方便实现这一比例关系。

●适用于堵转运转

力矩电机在堵转状态或接近于堵转的低速运转状态时，可保证转矩稳定输出的特点。

适用于堵转运转或运行至最终阶段须使电机呈堵转状态的用途。

力矩电机在堵转状态下可长期运行，不会烧坏。

    请注意：

    堵转运转时，输出转矩将变得很大。请勿使转矩值超过减速箱容许转矩。

●适用于放卷

力矩电机在反向旋转外力作用下，反向旋转，具有制动性能，其制动力约为堵转（速度为0）的转矩，利用此特点可代替磁粉制动器，摩擦盘用于控制放卷张力，具有成本低、寿命长、调节方便的特点，使用中需注意电机端反向旋转速度勿超过1500 r/min。

力矩电机型号：

70TP06GV11、70TP06DV11

70TP06GV22、70TP06DV22

80TP10GV11、80TP10DV11

80TP10GV22、80TP10DV22

90TP20GV11、90TP20DV11

90TP20GV22、90TP20DV22

100TP40GV11、100TP40DV11

100TP40GV22、100TP40DV22
