一、零件分析：
蜗杆蜗轮减速器的箱体用于容纳、支承、定位、密封和保护等作用，为铸件。这类零件有复杂的内腔和外形结构，并带有轴承孔、凸台、肋板、安装孔等结构。
2、了蜗杆蜗轮减速器的箱体主要工序的装夹位置
该零件加工工序较多，加工位置多变。
3、分析零件的结构形状

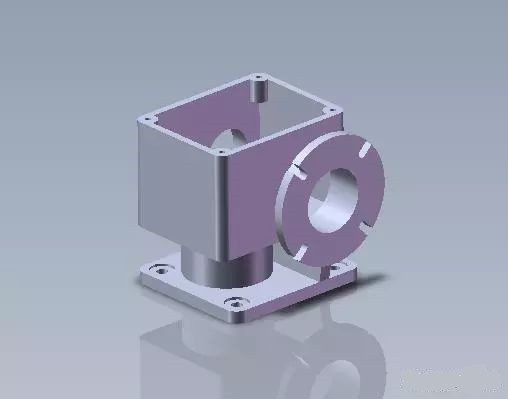

蜗杆蜗轮减速器的箱体，其结构较复杂，其上有凸台、肋板、安装孔、螺孔、连接板等结构。
（一）选择主视图
在选择主视图时，主要根据工作位置原则和形状特征原则来考虑，并采用剖视，以重点反映其内部结构。
（二）其它视图的选择

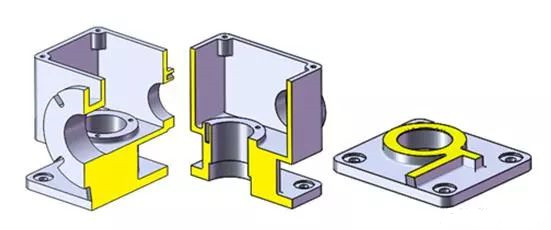

■主视图表达各部分相对位置关系，取A-A全部剖视图，以表达孔的内部结构,
■俯视图表达外部形状及相对位置，
■左视图采用全剖视图，主要表达孔的内部结构，
■采用C-C剖视图，表达底板的外形及肋板、孔的相对位，
■采用两局部视图表达凸台和连接板的外形，如图所示。
