但随着人们对行星减速机认识的深入，结构的不断完善，制造工艺的改进，制造困难的问题逐渐在克服。因此，行星减速机得到日益广泛的应用。下面津驰小编为大家详细介绍行星减速机基本传动结构和行星减速机传动原理。

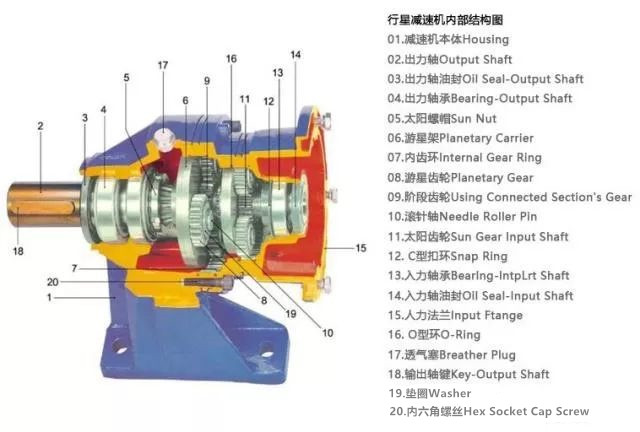

行星减速机内部结构图
行星减速机的传动结构为目前齿轮减速机效率最高的组合，行星减速机基本传动结构如下：

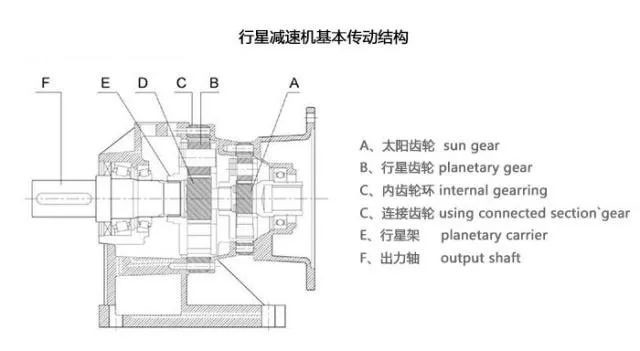

行星减速机基本传动结构

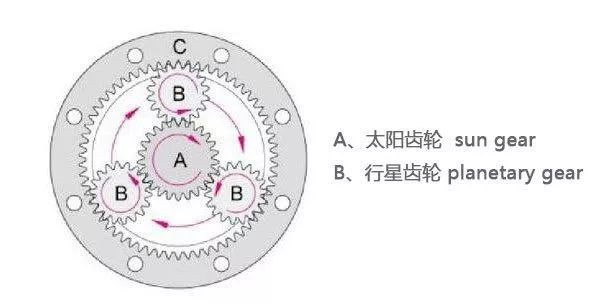

驱动源以直结或连接方式启动太阳齿轮，太阳齿轮将组合于行星架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动绕行转动，行星架连结出力轴输出达到减速目的。更高减速比则借由多组阶段齿轮与行星齿轮倍增累计而成。

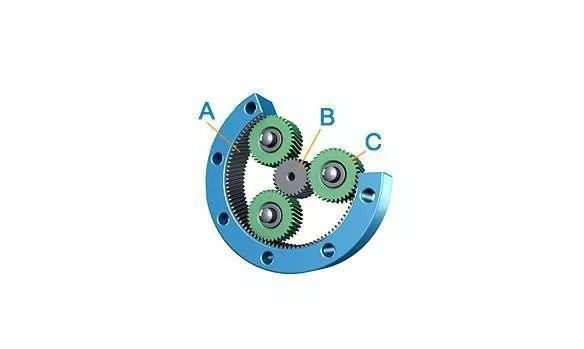

行星减速机由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，行星之旋转带动连结于托盘之出力轴输出动力。

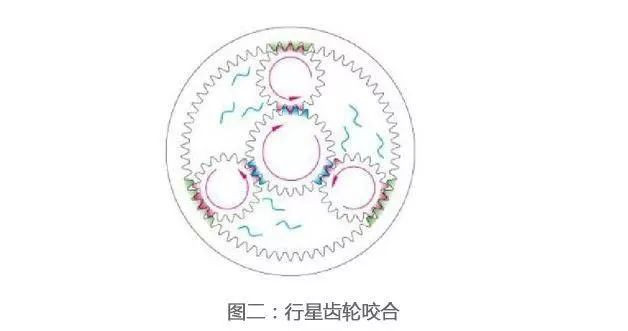

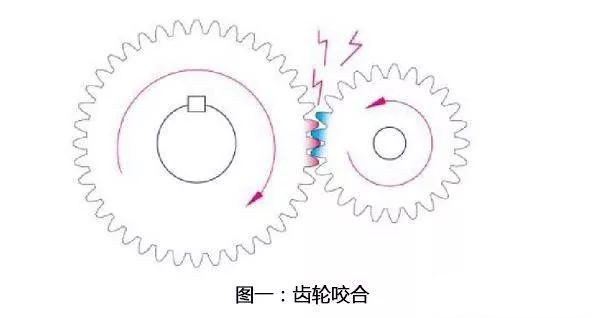

高扭力、耐冲击：行星齿轮的结构异于传统行星齿轮的运转方式。传统齿轮仅依靠两个齿轮间极少数点接触挤压驱动，所有负荷集中于相接触的少数齿轮面（图一），容易产生齿轮的摩擦和断裂。而行星减速机具有六个更大面积齿轮接触面360度均匀负荷（图二），多个齿轮面共同均匀承受瞬间冲击负荷，使其更能承受较高扭力冲击。本休及各大轴承零件也不会因高负荷而损坏破裂。
体积小，重量轻：传统齿轮减速机的设计有多套大小齿轮偏移到交错驱动减速，因为减速比必须加倍两个齿轮的数量，齿轮的尺寸必须有咬合之间有一定的距离，因此，齿盒包含较大的空间，特别是当高速比的组合需要由两个或多个减速齿轮箱组合时，结构强度相对减弱，并且齿的长度盒子加长，导致体积和重量巨大。行星减速器的结构可以根据所需的段数重复连接，并且多个段可以分开完成。
行星减速机传动比的分配
由于单级齿轮减速器的传动比最大不超过10，当总传动比要求超过此值时，应采用二级 或多级减速器。此时就应考虑各级传动比的合理分配问题，否则将影响到减速器外形尺寸的大 小、承载能力能否充分发挥等。根据使用要求的不同，可按下列原则分配传动比：
(1)使各级传动的承载能力接近于相等；
(2)使减速器的外廓尺寸和质量最小；
(3)使传动具有最小的转动惯量；
(4)使各级传动中大齿轮的浸油深度大致相等。
